Odsalarka Schenker Qube 65

Innowacyjne urządzenia do produkcji wody od 1998 roku

Firma Schenker została założona w 1998 roku i jest wiodącym producentem wysokiej jakości urządzeń do odsalania wody, opartych na opatentowanym systemie odzyskiwania energii. Obecnie Schenker jest międzynarodową firmą z siedzibą we Włoszech, posiadającą rozbudowaną sieć dystrybucji w 34 krajach na całym świecie.

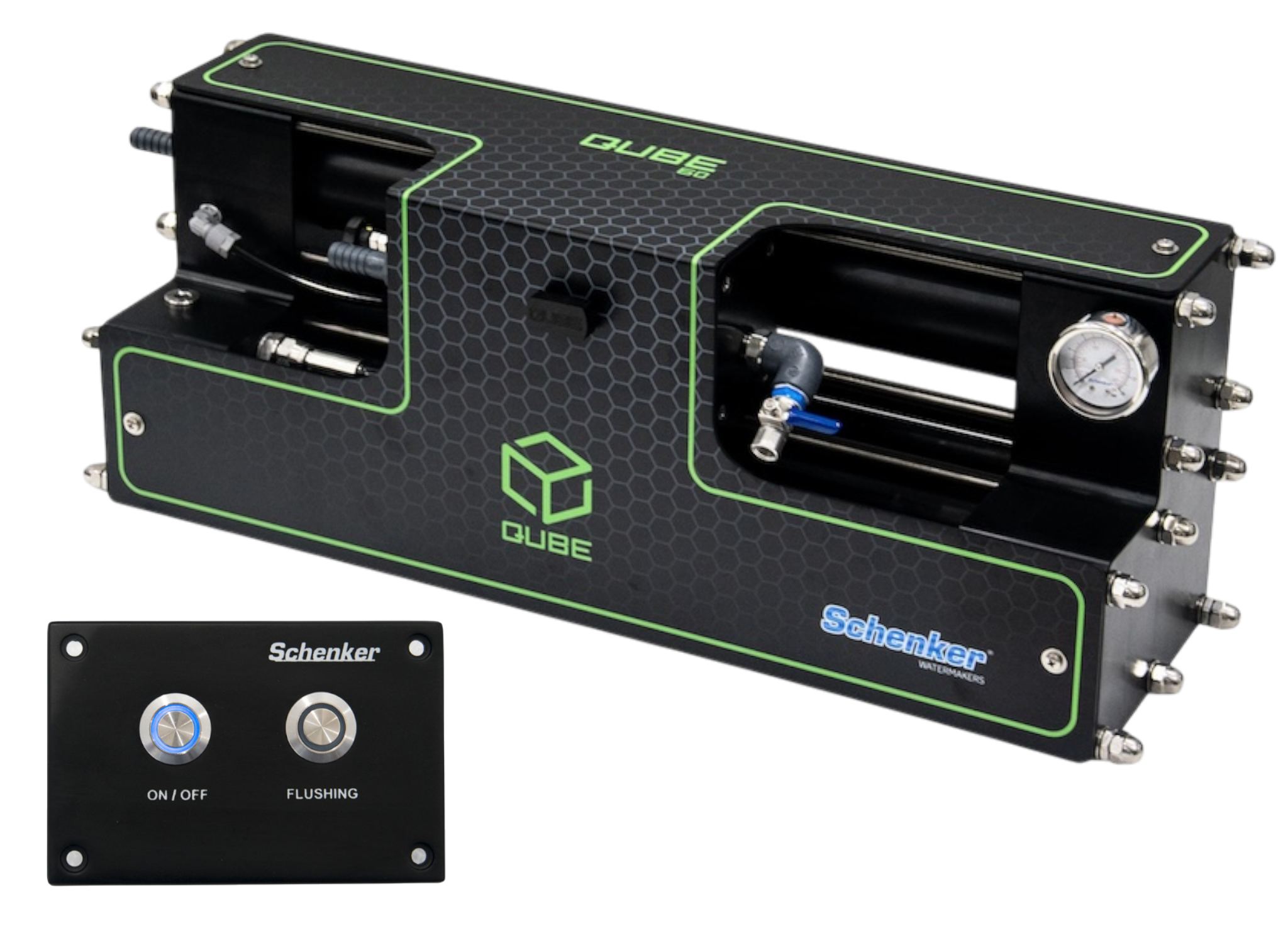

Superkompaktowa instalacja do odsalania wody morskiej QUBE 65 firmy SCHENKER łączy w sobie nowoczesny, zajmujący mało miejsca design z wyjątkową wydajnością – idealna dla łodzi o bardzo ograniczonej przestrzeni montażowej. Dzięki innowacyjnej, niemal kwadratowej konstrukcji QUBE 65 można zainstalować nawet tam, gdzie nie ma miejsca na tradycyjne urządzenia do produkcji wody.

Obsługa urządzenia jest celowo prosta i intuicyjna. Podobnie jak w przypadku serii Zen, do wyboru są trzy różne wersje wyświetlacza. Najnowocześniejszy system odzyskiwania energii zapewnia wyjątkową wydajność przy minimalnym zużyciu energii. Urządzenie może być zasilane bezpośrednio z akumulatorów pokładowych i działa nawet nieco wydajniej niż seria Zen.

Aby zapewnić maksymalny komfort na pokładzie, QUBE 65 jest wyposażony w wyjątkowo cichy i niezawodny bezszczotkowy silnik elektryczny. Inteligentny system sterowania sprzężeniem zwrotnym automatycznie dostosowuje prędkość obrotową pompy w zależności od temperatury wody morskiej. Dzięki temu ciśnienie robocze pozostaje stałe, procesy płukania są zoptymalizowane, a w sprzyjających warunkach urządzenie często wytwarza o 10–20% więcej świeżej wody niż podana moc znamionowa. Dużą zaletą jest również to, że podczas procesu płukania urządzenie zmniejsza prędkość obrotową silnika o 30%.

Dzięki wydajności produkcyjnej wynoszącej 65 litrów świeżej wody na godzinę przy zużyciu energii wynoszącym zaledwie 300 watów, QUBE 65 idealnie nadaje się do zaopatrzenia załogi liczącej około 5–6 osób. Jest idealnie dostosowany do łodzi żaglowych o długości około 40–50 stóp, łodzi motorowych oraz katamaranów o długości około 35–45 stóp.

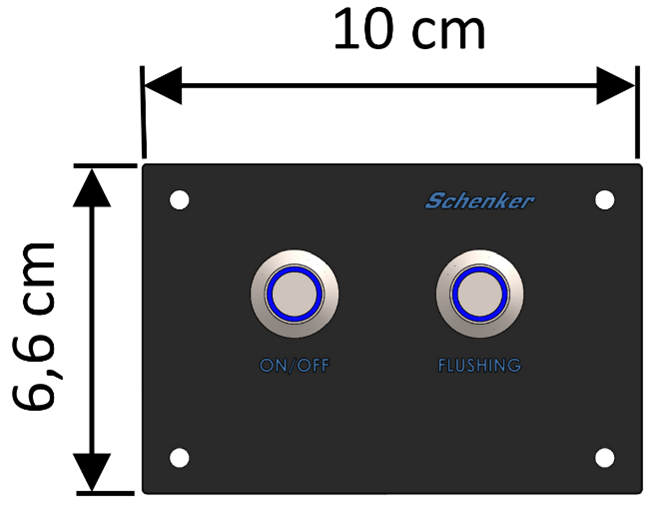

Ta wersja to model Qube 65 z panelem Basic, który ma bardzo prostą konstrukcję. Panel ma wymiary 100 × 66 mm.

• Głębokość montażu: 3,6 cm
• Wymiary wycięcia: 7,6 × 4,4 cm

Za pomocą panelu można obsługiwać następujące funkcje:

• Włączanie/wyłączanie sterowania
• Funkcja płukania
• Timer (funkcja płukania) można włączyć za pomocą kombinacji klawiszy

Dane techniczne – Qube 65 (panel podstawowy)

Ogólne

• Typ produktu: odwrócona osmoza
  • Waga (jednostka główna): 22,9 kg

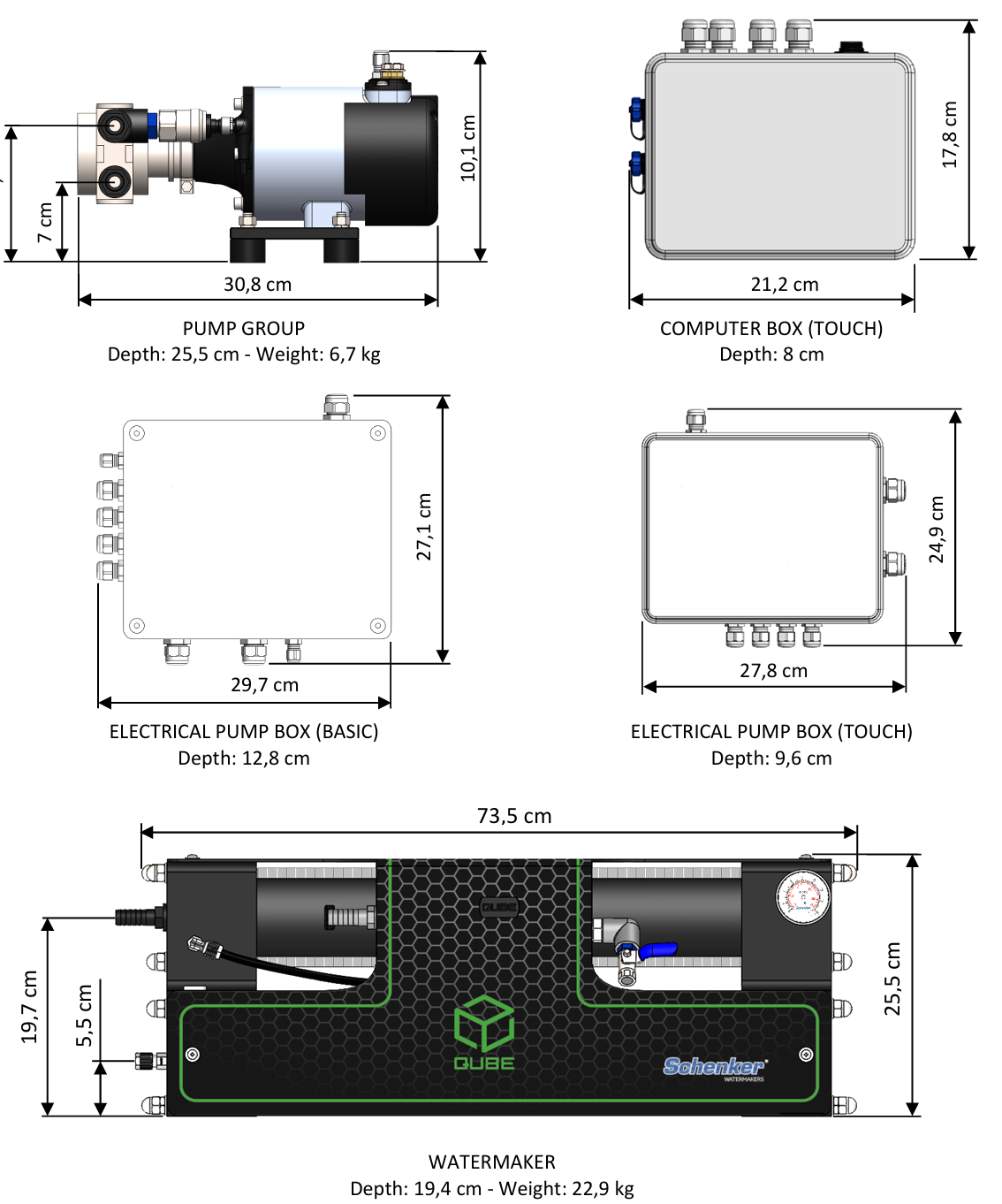

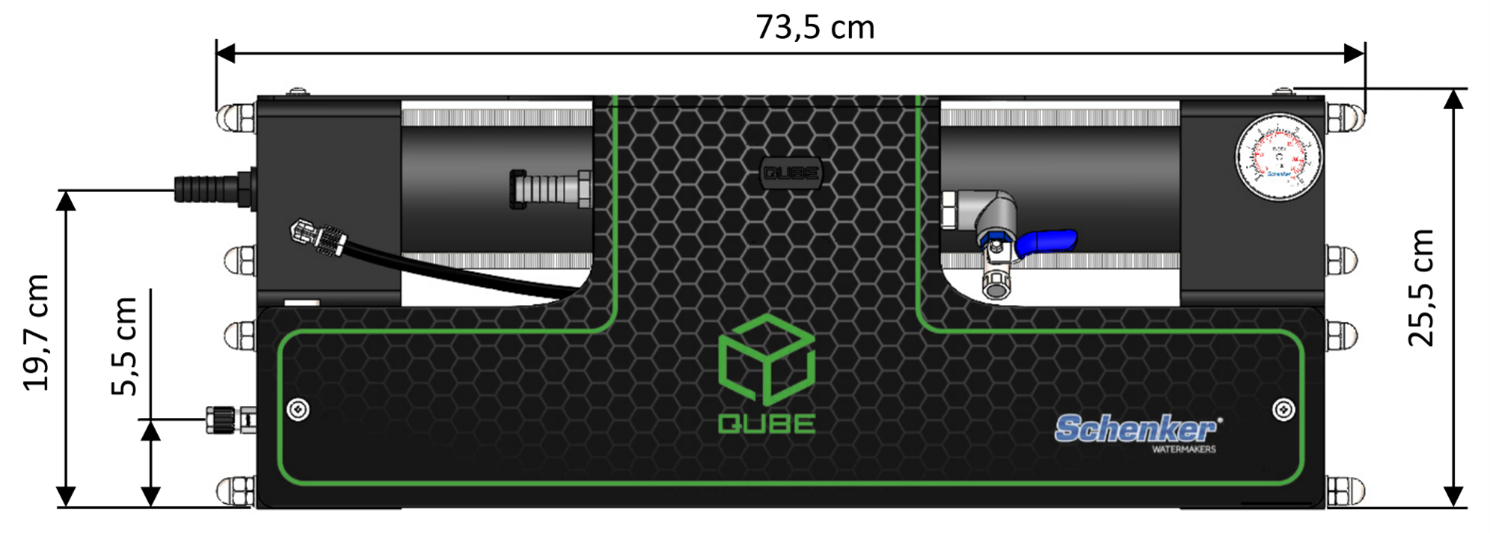

  • Wymiary (jednostka główna): 25,5 cm x 73,5 cm x 19,4 cm (szer. x dł. x gł.)
  • Waga (waga całkowita wraz z akcesoriami): 31 kg
• Wydajność produkcyjna:
  • 65 l/h ±15 %
  • (17,7 gal/h ±15 %)
  • przy 35 ppm i 25 °C

System membranowy

• Membrany: 2 × SW-2521

Dane elektryczne

• Napięcie zasilania:
  • 12 V DC ±15 %
  • 24 V DC ±15 %
• Pobór prądu / zapotrzebowanie mocy:
  • 12 V: 25 A ±15 % / 300 W ±15 %
  • 24 V: 12 A ±15 % / 300 W ±15 %

System pomp

• Typ pompy: Pompa rotacyjna
• Ciśnienie robocze: 7,8 – 8,2 bar
• Wydajność: 9,8 – 10,8 l/min

Warunki pracy

• Dopuszczalna temperatura wody: 8 – 30 °C

Filtracja

• Filtr wstępny:
  • 1 × filtr 5 mikronów, 10” × 2½”
  • 1 × filtr z węglem aktywnym, 2⅞” × 9¾”
  • 1 x FILTR SIATKOWY z siatką ze stali nierdzewnej (filtr zgrubny)

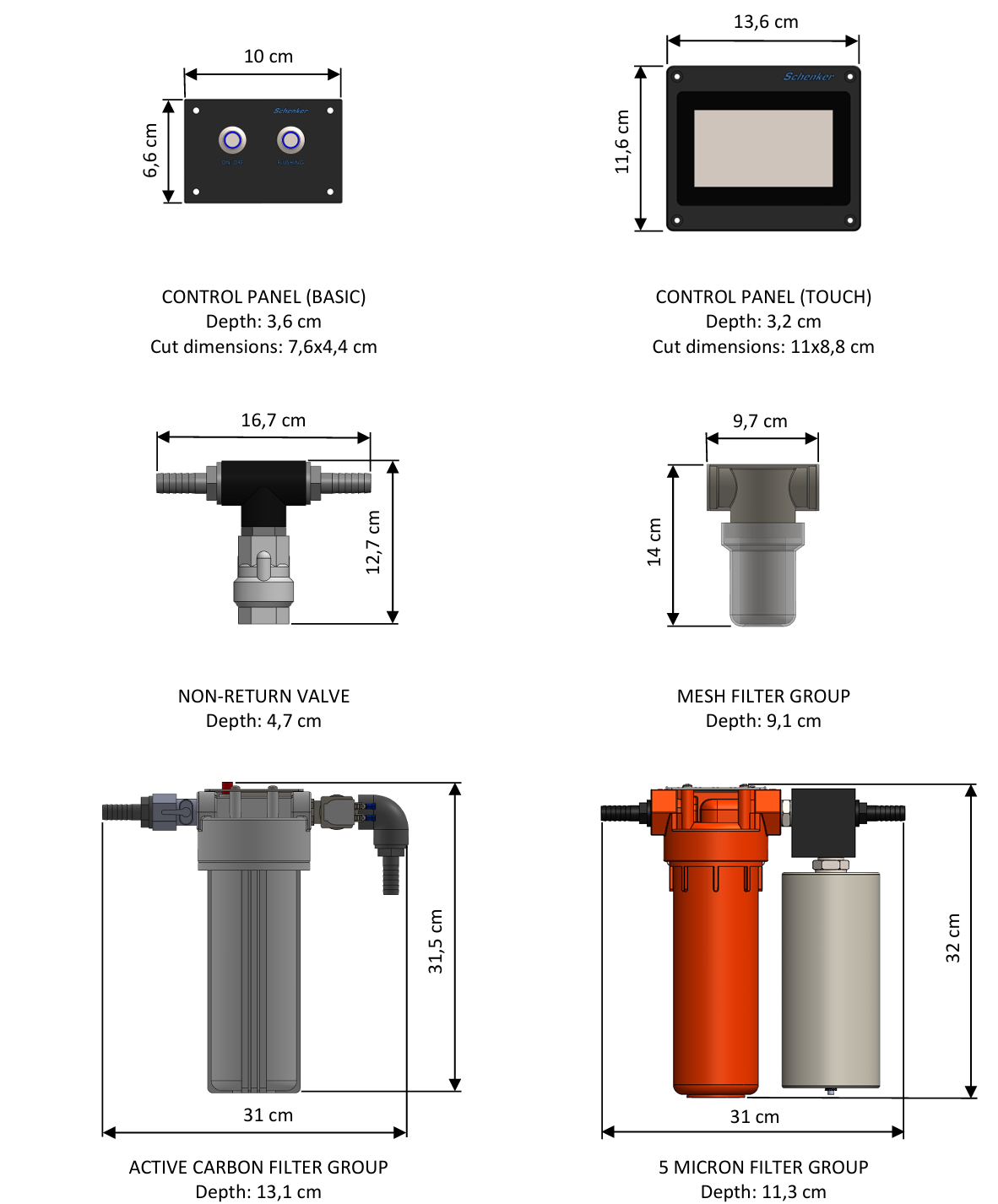

Zakres dostawy:

• Urządzenie do produkcji wody z systemem odzyskiwania energii
• Pompa transportowa z filtrem
• Filtr z węglem aktywnym z elektrozaworem
• Filtr sieciowy
• Klucz do filtra
• Zawór zwrotny (Non return valve)
• Wąż świeżej wody (5 m) wraz z łącznikami do urządzenia do produkcji wody
• Panel sterowania (panel standardowy)
• Zestaw instalacyjny (zestaw złączek i śrub)
• Instrukcja obsługi

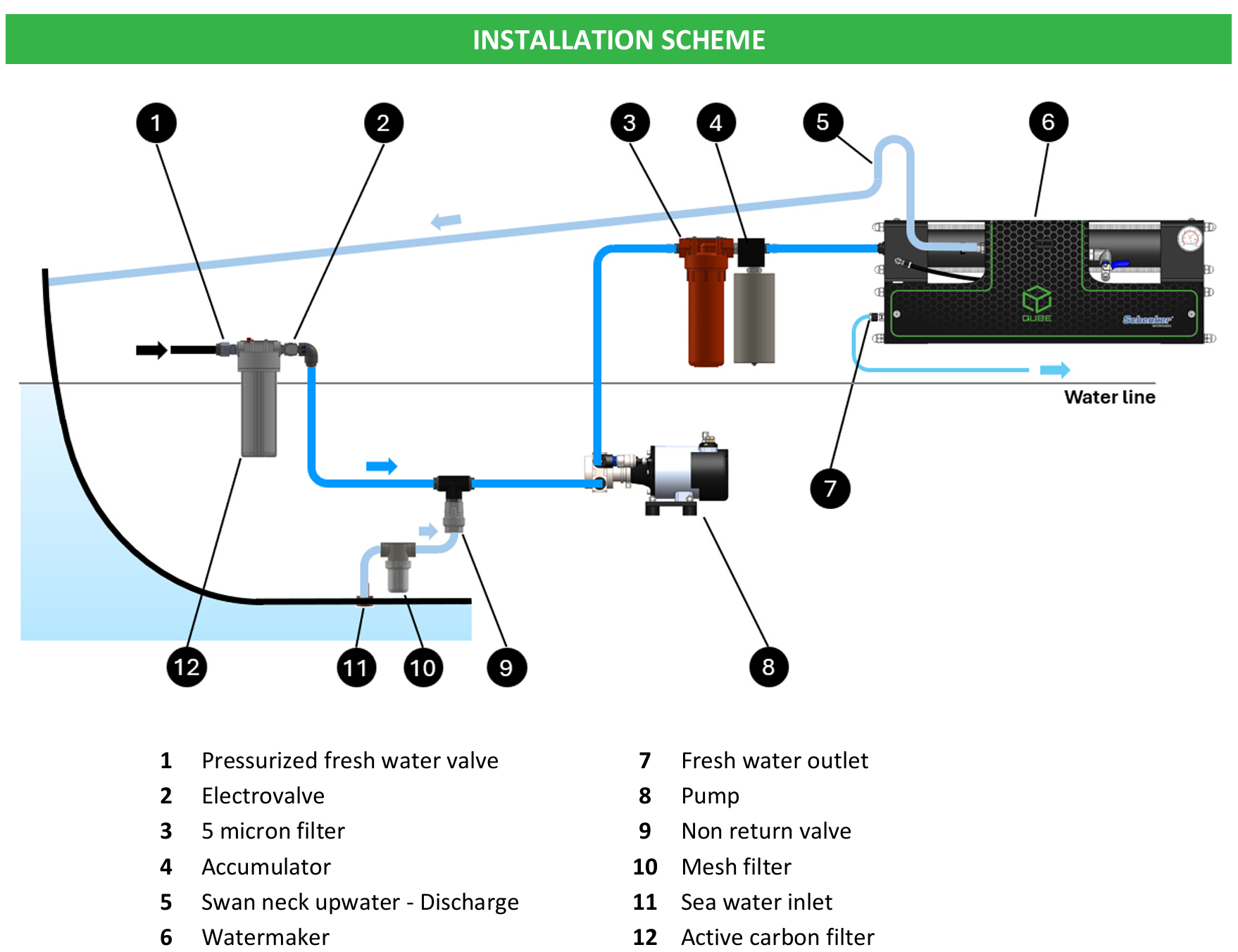

Informacja: Do strony ciśnieniowej (jasnoniebieski wąż na rysunku) potrzebny jest wąż wodny Schenker PN10. Do strony bezciśnieniowej (ciemnoniebieski wąż na rysunku) potrzebny jest wąż PVC z wkładką stalową o średnicy 16 mm.  Należy również pamiętać o odpowiednich zaciskach do węży!

Wskazówka: Podczas montażu Schenker Qube 65 należy upewnić się, że przepust pokładowy jest optymalnie ustawiony: powinien być zamontowany głęboko i centralnie w kadłubie, a w żadnym wypadku nie powinien znajdować się przed kilem. Należy również upewnić się, że znajduje się on w odpowiedniej odległości od odpływu toalety.

Aby uzyskać najlepsze wyniki, zalecamy przepust pokładowy o średnicy 3/4 cala, najlepiej wyposażony w kratkę ssącą, aby zapewnić niezawodny i wydajny dopływ wody morskiej.
