Odsalarka Schenker Qube 100

Innowacyjne urządzenia do odsalania wody od 1998 roku

Firma Schenker została założona w 1998 roku i jest wiodącym producentem wysokiej jakości urządzeń do produkcji wody, opartych na opatentowanym systemie odzyskiwania energii. Obecnie Schenker jest międzynarodową firmą z siedzibą we Włoszech, posiadającą rozbudowaną sieć dystrybucji w 34 krajach na całym świecie.

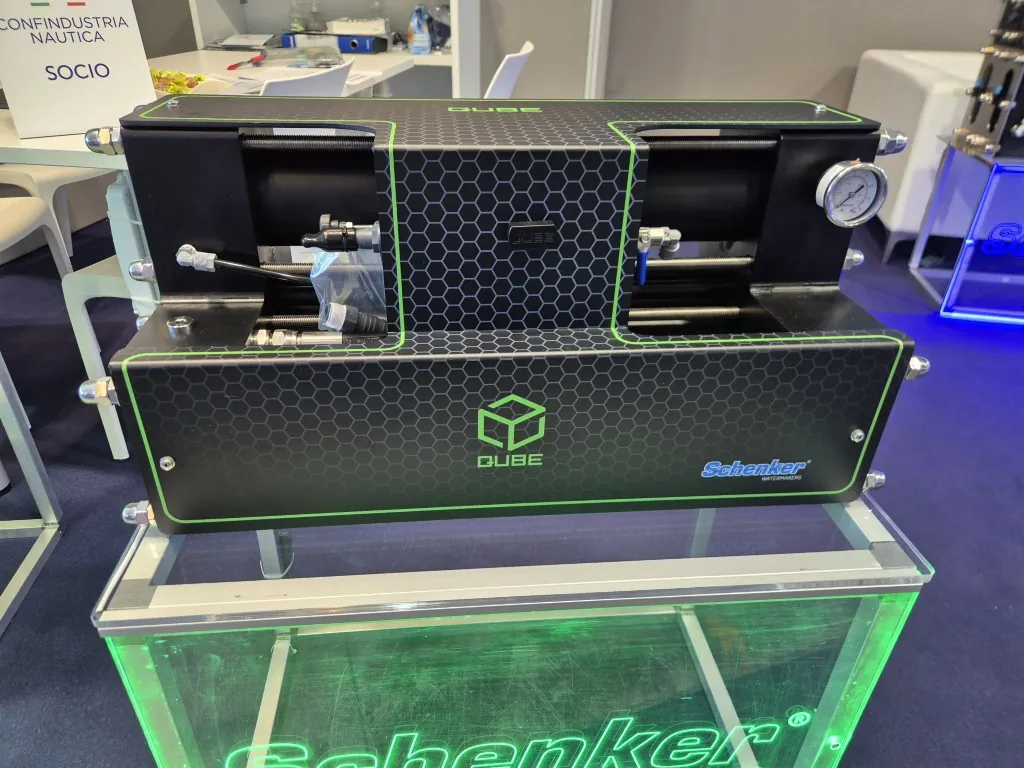

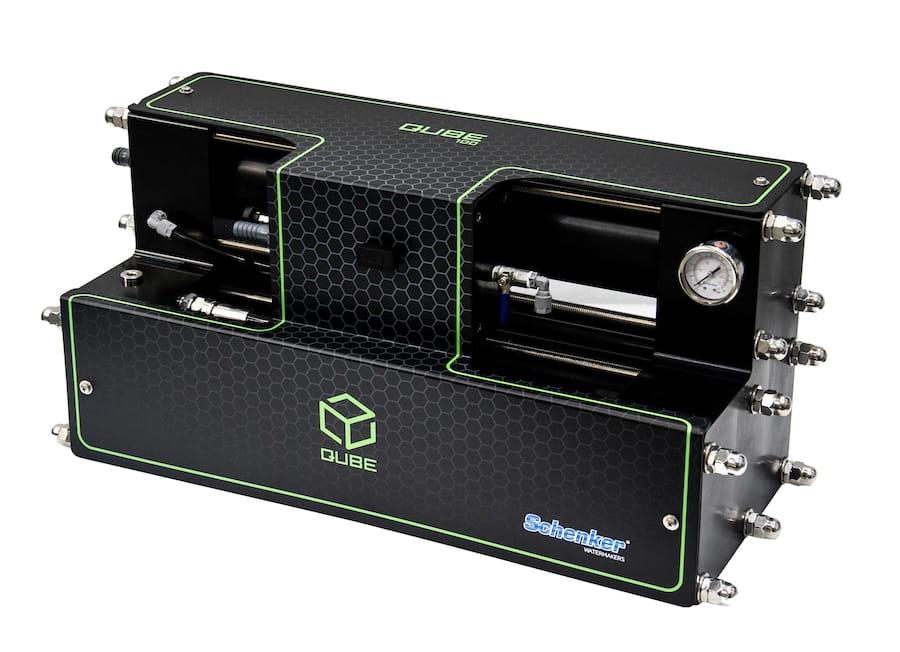

Superkompaktowa instalacja do odsalania wody morskiej QUBE 100 firmy SCHENKER łączy w sobie nowoczesny, zajmujący mało miejsca design z wyjątkową wydajnością – idealna dla łodzi o bardzo ograniczonej przestrzeni montażowej. Dzięki innowacyjnej, niemal kwadratowej konstrukcji QUBE 100 można zainstalować nawet tam, gdzie nie ma miejsca na tradycyjne urządzenia do produkcji wody.

Obsługa urządzenia jest celowo prosta i intuicyjna. Podobnie jak w przypadku serii Zen, do wyboru są trzy różne wersje wyświetlacza. Najnowocześniejszy system odzyskiwania energii zapewnia wyjątkową wydajność przy minimalnym zużyciu energii. Urządzenie może być zasilane bezpośrednio z akumulatorów pokładowych i działa nawet nieco wydajniej niż seria Zen.

Aby zapewnić maksymalny komfort na pokładzie, QUBE 100 jest wyposażony w wyjątkowo cichy i niezawodny bezszczotkowy silnik elektryczny. Inteligentny system sterowania sprzężeniem zwrotnym automatycznie dostosowuje prędkość obrotową pompy w zależności od temperatury wody morskiej. Dzięki temu ciśnienie robocze pozostaje stałe, procesy płukania są zoptymalizowane, a w sprzyjających warunkach urządzenie często wytwarza o 10–20% więcej świeżej wody niż podana moc znamionowa. Dużą zaletą jest również to, że podczas procesu płukania urządzenie zmniejsza prędkość obrotową silnika o 30%.

Dzięki wydajności produkcyjnej wynoszącej 100 litrów świeżej wody na godzinę przy zużyciu energii wynoszącym zaledwie 400 watów, QUBE 100 idealnie nadaje się do zaopatrzenia załogi liczącej około 6 do 8 osób. Jest idealnie dostosowany do łodzi żaglowych o długości około 45–55 stóp, łodzi motorowych oraz katamaranów o długości około 35–45 stóp.

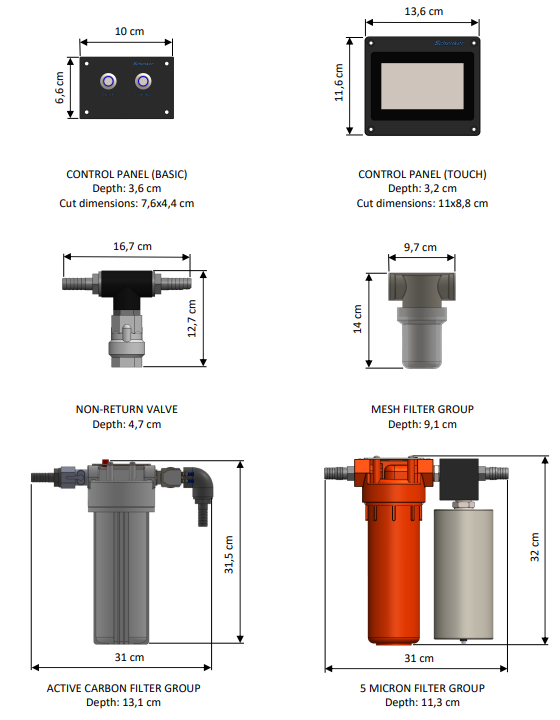

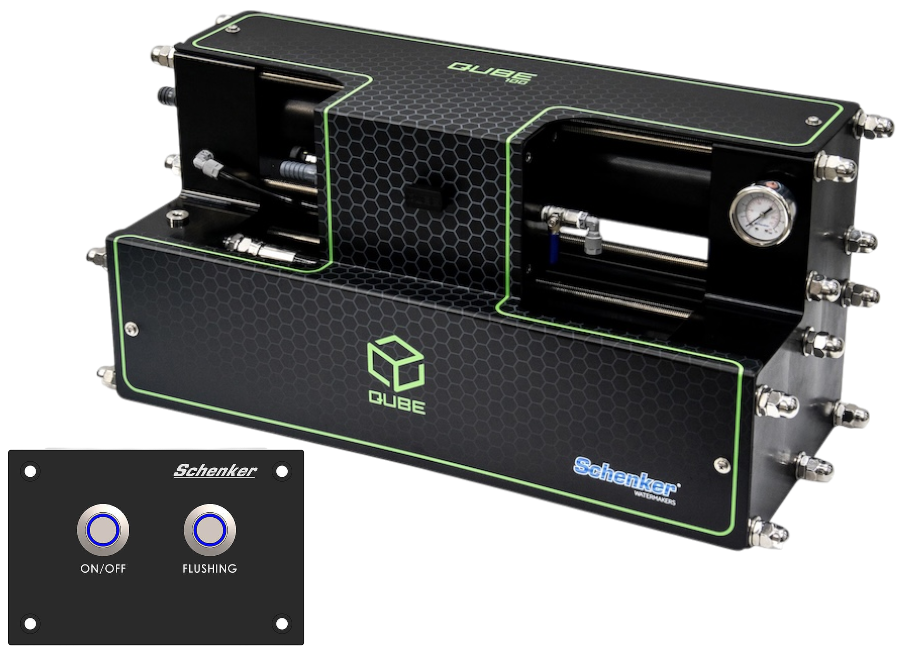

Ta wersja to model Qube 100 z panelem Basic, który ma bardzo prostą konstrukcję. Panel ma wymiary 100 × 66 mm.

• Głębokość montażu: 3,6 cm
• Wymiary wycięcia: 7,6 × 4,4 cm

Za pomocą panelu można obsługiwać następujące funkcje:

• Włączanie/wyłączanie sterowania
• Funkcja płukania
• Timer (funkcja płukania) można włączyć za pomocą kombinacji klawiszy

Dane techniczne – Qube 100 (panel podstawowy)

Ogólne

• Typ produktu: odsalacz wody z odwróconą osmozą
  • Waga (jednostka główna): 42,2 kg

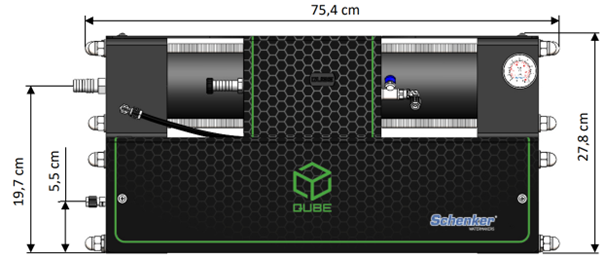

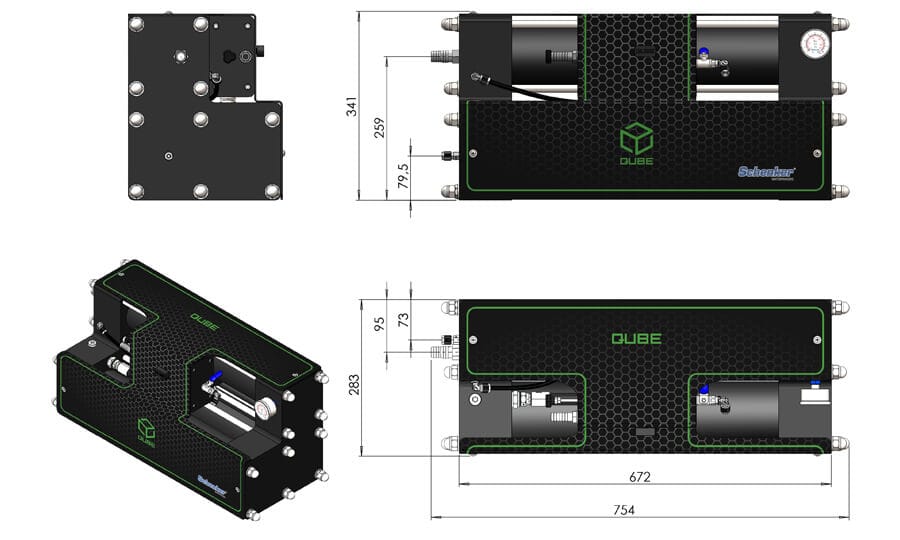

  • Wymiary (jednostka główna): 27,8 cm x 75,4 cm x 33,6 cm (szer. x dł. x gł.)
  • Waga (waga całkowita wraz z akcesoriami): 50 kg
• Wydajność produkcyjna:
  • 100 l/h ±15 %
  • (26,4 gal/h ±15 %)
  • przy 35 ppm i 25 °C

System membranowy

• Membrany: 2 × SW-4021

Dane elektryczne

• Napięcie zasilania:
  • 12 V DC ±15 %
  • 24 V DC ±15 %
• Pobór prądu / zapotrzebowanie mocy:
  • 12 V: 36 A ±15 % / 400 W ±15 %
  • 24 V: 16 A ±15 % / 400 W ±15 %
  • 230 V: 2,5 A ±15% / 600 W ±15%

System pomp

• Typ pompy: pompa rotacyjna
• Ciśnienie robocze: 7,8 – 8,2 bar
• Wydajność: 15,6 – 16,6 l/min

Warunki pracy

• Dopuszczalna temperatura wody: 8 – 30 °C

Filtracja

• Filtr wstępny:
  • 1 × filtr 5 mikronów, 10” × 2½”
  • 1 × filtr z węglem aktywnym, 2⅞” × 9¾”
  • 1 x FILTR SIATKOWY z siatką ze stali nierdzewnej (filtr zgrubny)

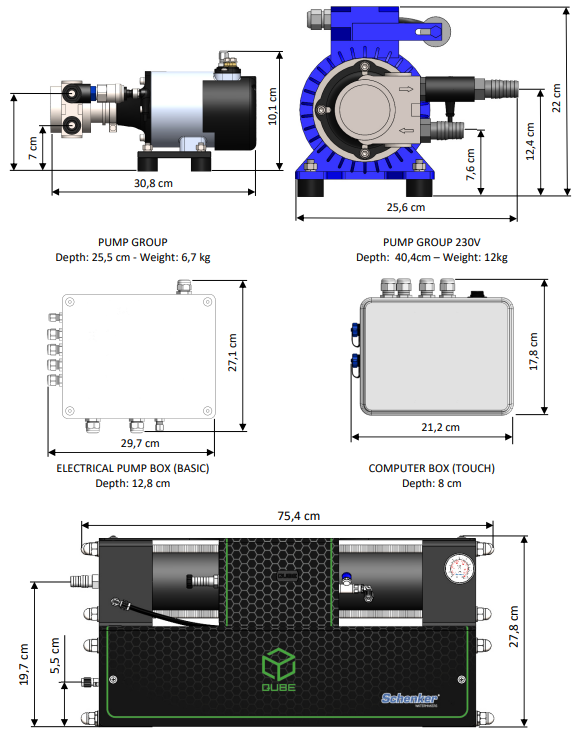

Zakres dostawy:

• Urządzenie do produkcji wody z systemem odzyskiwania energii
• Pompa tłocząca z filtrem
• Filtr z węglem aktywnym z elektrozaworem
• Filtr sieciowy
• Klucz do filtra
• Zawór zwrotny (Non return valve)
• Wąż świeżej wody (5 m) wraz z łącznikami do urządzenia do produkcji wody
• Panel sterowania (panel standardowy)
• Zestaw instalacyjny (zestaw złączek i śrub)
• Instrukcja obsługi

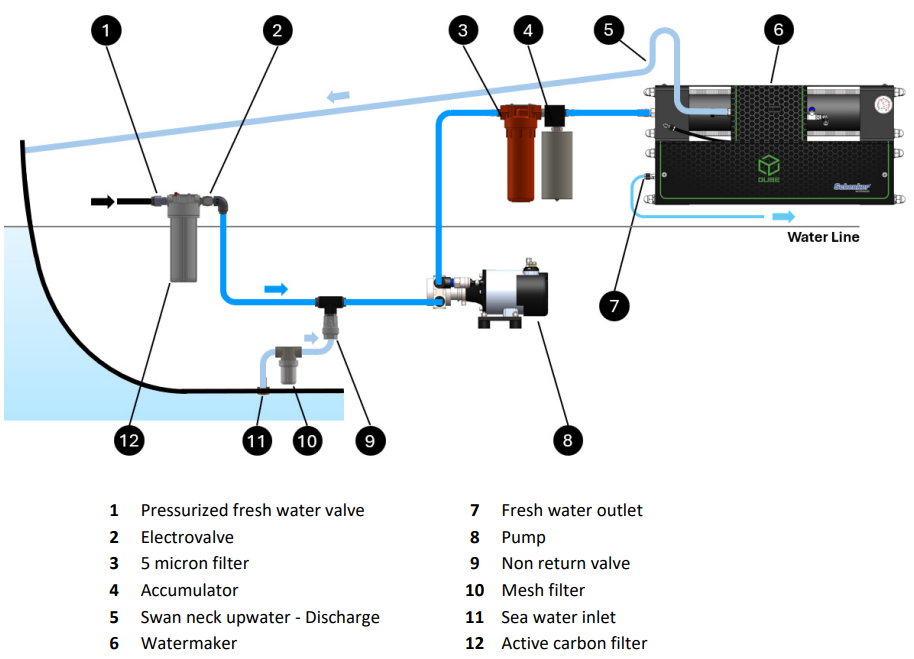

Informacja: Do strony ciśnieniowej (jasnoniebieski wąż na rysunku) potrzebny jest wąż wodny Schenker PN10. Do strony bezciśnieniowej (ciemnoniebieski wąż na rysunku) potrzebny jest wąż PVC z wkładką stalową o średnicy 16 mm.  Należy również pamiętać o odpowiednich zaciskach do węży.

Wskazówka: Podczas montażu Schenker Qube 100 należy zwrócić uwagę na optymalne położenie przejścia pokładowego: powinno ono być umieszczone zarówno głęboko, jak i centralnie w kadłubie, a w żadnym wypadku nie powinno znajdować się przed kilem. Należy również upewnić się, że znajduje się ono w odpowiedniej odległości od odpływu toalety.

Aby uzyskać najlepsze wyniki, zalecamy przepust pokładowy o średnicy 3/4 cala, najlepiej wyposażony w kratkę ssącą, aby zapewnić niezawodny i wydajny dopływ wody morskiej.
