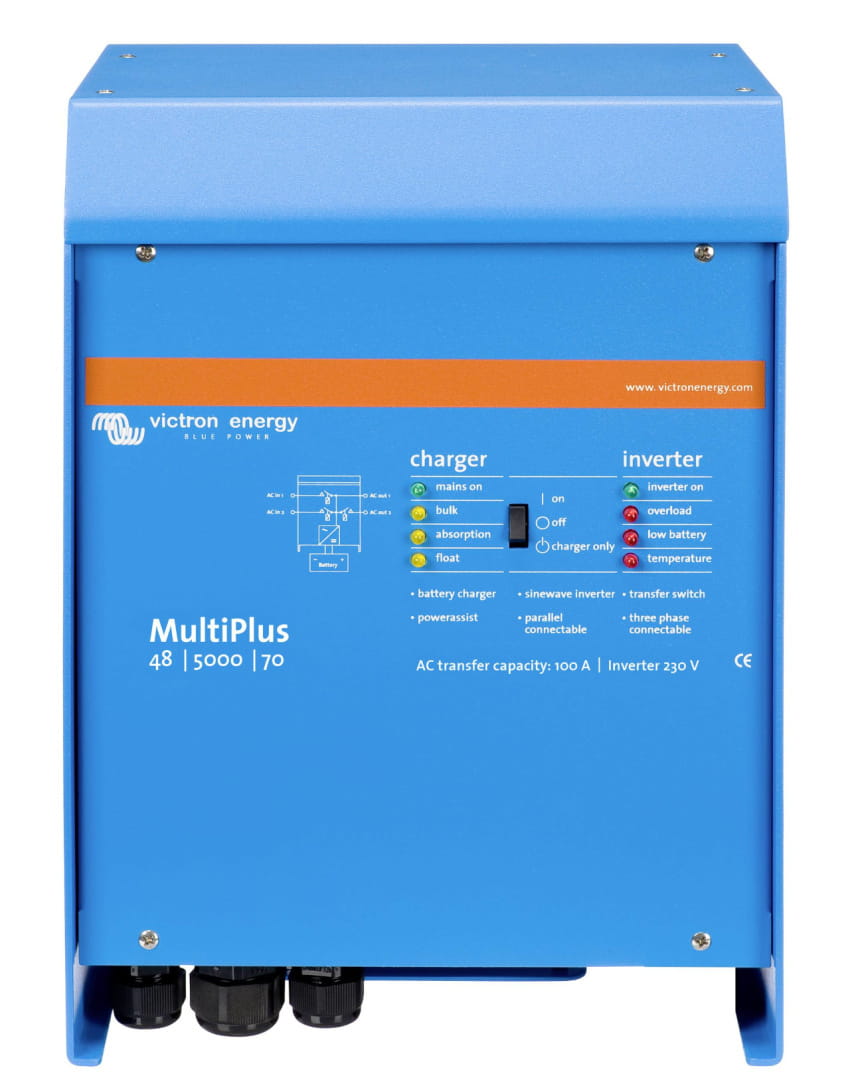

PMP485021010 Inwerter z ładowarką MultiPlus 48/5000/70-100 230V

PMP485021010 Inwerter z ładowarką MultiPlus 48/5000/70-100 230V

MultiPlus-II łączy funkcje MultiPlus i MultiGrid. Posiada wszystkie cechy MultiPlus, a oprócz nich opcję zewnętrznego przekładnika prądowego umożliwiającą zastosowanie PowerControl i PowerAssist, oraz optymalizację zużycia własnego z sensowaniem prądu zewnętrznego (maks. 32 A).

Posiada również wszystkie cechy MultiGrid z wbudowanym układem przeciwdziałającym odcięciu systemu. Urządzenie znajduje się na coraz dłuższej liście zatwierdzeń krajowych.

Uwaga: przez krótki okres urządzenia nosiło nazwę MultiGrid-II.

PowerAssist
MultiPlus-II zapobiega przeciążeniu limitowanego źródła prądu przemiennego, jak generator lub zewnętrzne źródło zasilania. W pierwszej kolejności ładowanie akumulatora ulega zmniejszeniu chroniąc przed przeciążeniem. W drugiej kolejności moc wydawana generatora lub zewnętrznego źródła zasilania ulega kompensacji dodatkowej przy jednoczesnym ujęciu mocy z akumulatora.

ESS: Systemy Magazynowania Energii
MultiPlus-II jest najważniejszym podzespołem systemu Victron ESS, zapewniającym elastyczność łączenia go z ładowarkami solarnymi MPPT lub inwertorami Grid-tie PV. Przykłady i szczegółowe informacje znajdują się w Projekcie i instrukcji montażu ESS.

Zasilanie AC bez zakłóceń (funkcja UPS)
W przypadku awarii sieci elektrycznej, lub w chwili odłączenia zasilania zewnętrznego lub generatora, następuje automatyczne uruchomienie inwertora w obrębie Multi, który przejmuje zasilanie podłączonych odbiorników energii. Dzieje się to tak szybko (mniej, niż 20 milisekund), że komputery i pozostały sprzęt elektroniczny działają bez zakłóceń.

Zdalne monitorowanie i sterowanie
Po sprzężeniu z urządzeniem GX (np. Cerbo GX) można monitorować i sterować swoim Multi oraz instalacją/instalacjami lokalnie (LAN) lub zdalnie przez internet z dowolnego miejsca na ziemi, korzystając z bezpłatnej aplikacji VRM oraz bezpłatnego portalu internetowego VRM. Dostęp jest możliwy z telefonu, tabletu, laptopa lub komputera stacjonarnego działających z różnymi systemami operacyjnymi. Lista możliwości sterowania nie ma końca, od regulacji swojego Multi po automatyczny rozruch generatora rezerwowego, i nie tylko..."

MultiPlus oraz funkcjonalność ESS (Energy Storage System)

MultiPlus-II to wielofunkcyjny inwerter/ładowarka ze wszystkimi funkcjami MultiPlus oraz opcjonalnym zewnętrznym czujnikiem prądu, który rozszerza funkcje PowerControl i PowerAssist do odpowiednio 50 A. 100A.

MultiPlus-II idealnie nadaje się do profesjonalnych zastosowań morskich, żeglarskich, samochodowych i lądowych poza siecią.

Ma również wbudowaną funkcję przeciwdziałania wyspiarstwu i coraz dłuższą listę zatwierdzeń krajowych dla aplikacji ESS.

Możliwych jest kilka konfiguracji systemu. Więcej szczegółowych informacji znajduje się w podręczniku projektowania i konfiguracji ESS.

PowerControl i PowerAssist — Zwiększenie wydajności sieci lub generatora
Można ustawić maksymalny prąd sieci lub generatora. MultiPlus-II uwzględni wtedy inne obciążenia AC i użyje tego, co jest dodatkowe do ładowania akumulatora, zapobiegając w ten sposób przeciążeniu generatora lub sieci (funkcja PowerControl).

PowerAssist przenosi zasadę PowerControl w kolejny wymiar. Gdy moc szczytowa jest często wymagana tylko dla ograniczonego czasu, MultiPlus-II zrekompensuje niewystarczającą moc generatora, brzegu lub sieci energią z akumulatora.

Gdy obciążenie zmniejsza się, do ładowania akumulatora jest wykorzystywana zapasowa energia.

Energia słoneczna: prąd zmienny dostępny nawet podczas awarii sieci
MultiPlus-II może być używany w systemach PV off-grid, jak również podłączonych do sieci i innych alternatywnych systemach energetycznych. Jest kompatybilny zarówno ze sterownikami ładowarek słonecznych, jak i inwerterami sieciowymi.

Dwa wyjścia AC
Wyjście główne nie posiada funkcji rozłącznika. MultiPlus-II przejmuje zasilanie podłączonych obciążeń w przypadku awarii sieci lub odłączenia zasilania z brzegu/z generatora. Dzieje się to tak szybko (mniej niż 20 milisekund), że komputery i inny sprzęt elektroniczny będą nadal działać bez zakłóceń.

Drugie wyjście jest pod napięciem tylko wtedy, gdy na wejściu MultiPlus-II jest dostępny prąd zmienny. Do tego wyjścia można podłączyć odbiorniki, które nie powinny rozładowywać akumulatora, jak na przykład podgrzewacz wody.

Praktycznie nieograniczona moc dzięki pracy równoległej (nie dotyczy modeli 8k, 10k i 15k) i trójfazowej

Do 6 urządzeń Multi może pracować równolegle, aby uzyskać wyższą moc wyjściową. Na przykład sześć jednostek 48/5000/70 zapewni moc wyjściową 25 kW / 30 kVA przy wydajności ładowania 420 A.

Oprócz połączenia równoległego, trzy jednostki tego samego modelu mogą być skonfigurowane do wyjścia trójfazowego. Ale to nie wszystko: do 6 zestawów po trzy jednostki można połączyć równolegle dla falownika 75 kW / 90 kVA i pojemności ładowania ponad 1200 A.

Konfigurowanie, monitorowanie i sterowanie systemem na miejscu
Ustawienia można zmienić w ciągu kilku minut za pomocą oprogramowania VEConfigure (wymagany komputer lub laptop i interfejs MK3-USB).

Dostępnych jest kilka opcji monitorowania i sterowania: Color Control GX, Venus GX, Octo GX, CANvu GX, laptop, komputer, Bluetooth (z opcjonalnym kluczem sprzętowym VE.Bus Smart), monitor baterii, cyfrowy panel kontrolny Multi.

Zdalne konfigurowanie i monitorowanie
Zainstaluj Color Control GX lub inne urządzenie GX, aby połączyć się z Internetem.

Dane operacyjne mogą być bezpłatnie przechowywane i wyświetlane na stronie internetowej VRM (Victron Remote Management).

Po podłączeniu do Internetu można uzyskiwać zdalny dostęp do systemów i zmieniać ustawienia.

Specyfikacja techniczna

1) Można ustawić na 60 Hz. 120 V modele na żądanie
2) Klucz zabezpieczający:
a) zwarcie wyjścia
b) przeciążenie
c) zbyt wysokie napięcie akumulatora
d) zbyt niskie napięcie akumulatora
e) zbyt wysoka temperatura
f) 230 VAC na wyjściu falownika
g) zbyt duże tętnienie napięcia wejściowego
3) Obciążenie nieliniowe, współczynnik szczytu 3:1
4) Temperatura otoczenia do 25°C
5) Wyłącza się, gdy nie jest dostępne żadne zewnętrzne źródło prądu przemiennego
6) Programowalny przekaźnik, który można ustawić na alarm ogólny, podnapięcie prądu stałego lub funkcję uruchamiania/zatrzymywania agregatu prądotwórczego.
AC: 230V / 4A, DC: 4A do 35VDC i 1A do 60VDC7)
7) A.o. do komunikacji z baterią litowo-jonową BMS

Instrukcje obsługi w j. angielskim
