ORI242410110R Przetwornica DC-DC Orion-Tr 24/24-5 (120W)
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

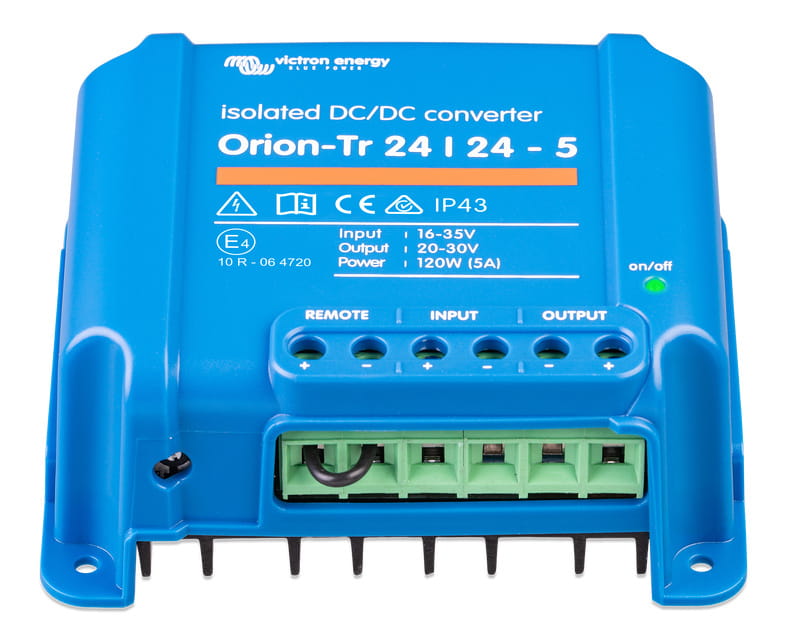

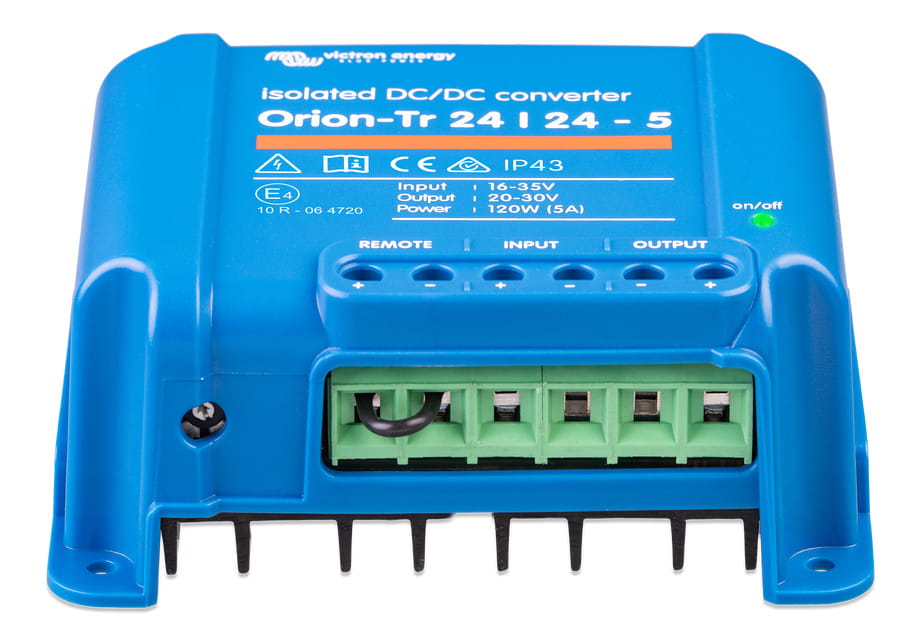

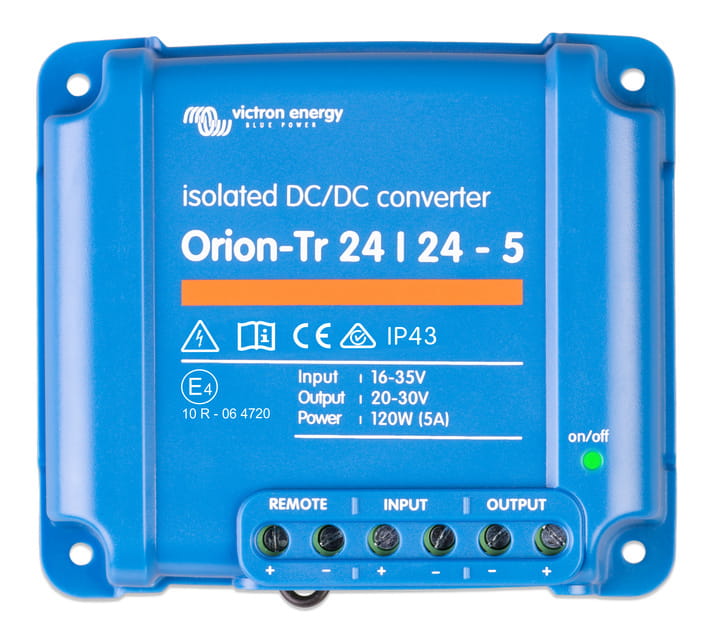

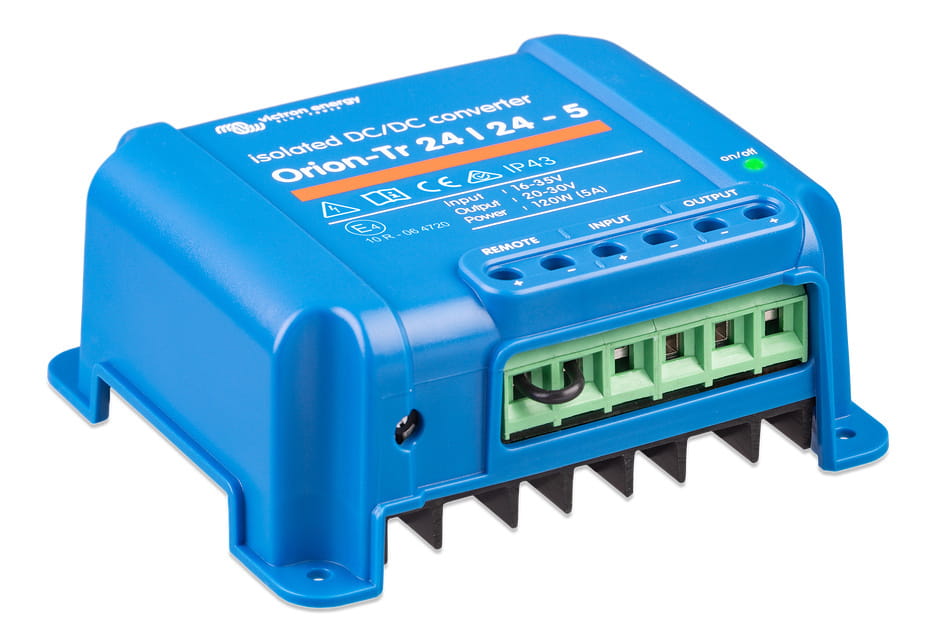

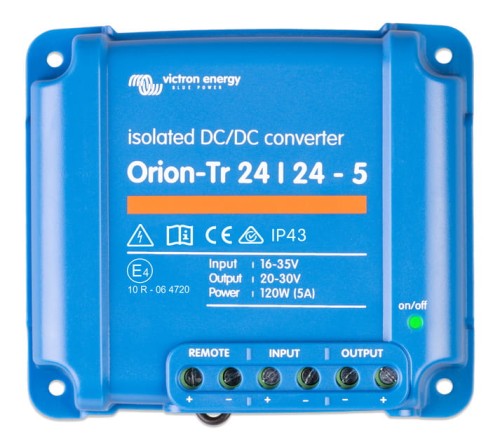

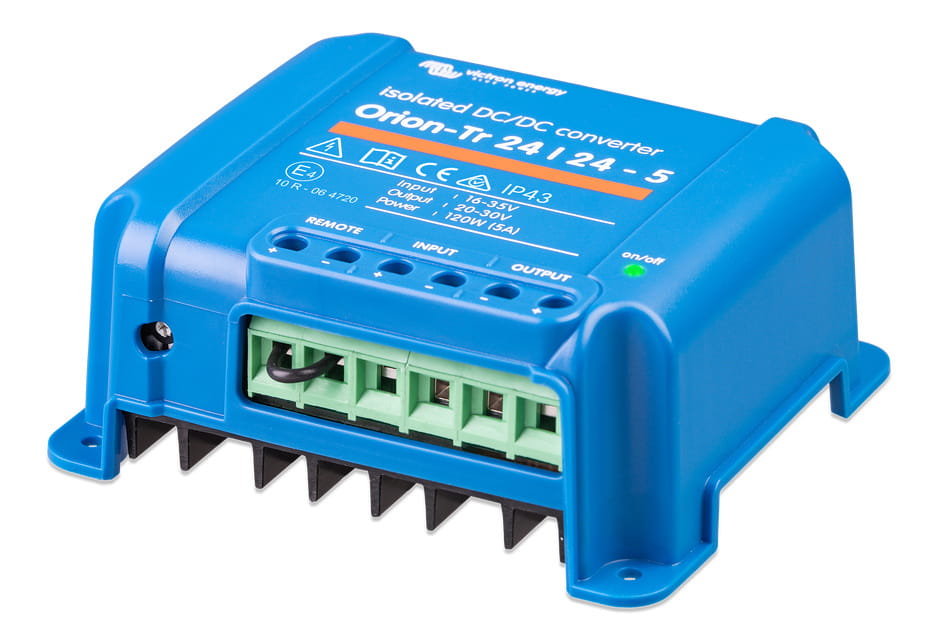

ORI242410110R Przetwornica DC-DC Orion-Tr 24/24-5 (120W)
Konwertery Orion-Tr DC-DC izolowane
Wyłącznik „on-off”
Wyłącznik „on-off” eliminuje potrzebę przełącznika wysokiego napięcia w obwodzie wejściowym. Wyłącznik „on-off” może być obsługiwany przełącznikiem niskiego napięcia lub np. przełącznikiem silnika typu „run/stop” (patrz instrukcja).
Wszystkie modele są odporne na zwarcia i mogą być łączone równolegle w celu zwiększenia natężenia prądu wyjściowego
Można połączyć równolegle nieograniczoną liczbę urządzeń.
Ochrona IP43
W przypadku instalacji z zaciskami śrubowymi skierowanymi w dół.
Zaciski śrubowe
Brak potrzeby specjalnych narzędzi do instalacji.
Bezpiecznik wejściowy
Tylko w modelach o napięciu wejściowym 12V i 24V.
Regulowane napięcie wyjściowe
Nie jest przeznaczona do ładowania baterii.
Prosimy rozważyć użycie Orion-Tr Smart do ładowania baterii.
specyfikacja techniczna
| Zakres napięcia wejściowego (1) | 16-35 V |
| Wyłączone przy niskim napięciu | 14 V |
| Ponowne uruchomienie przy niskim napięciu | 15 V |
| Nominalne napięcie wyjściowe | 24.2 V |
| Zakres regulacji napięcia wyjściowego | 20-30 V |
| Tolerancja napięcia wyjściowego | +/- 0,2 V |
| Szum wyjściowy | 2 mV rms |
| Ciągły prąd wyjściowy przy nominalnym napięciu wyjściowym i temperaturze 40°C | 5 A |
| Maksymalny prąd wyjściowy (10 s) przy znamionowym napięciu wyjściowym | 6,3 A |
| Prąd wyjściowy zwarcia | 30 A |
| Ciągła moc wyjściowa przy 25°C | 120 W |
| Ciągła moc wyjściowa przy 40°C | 115 W |
| Wydajność | 87 % |
| Prąd wejściowy bez obciążenia (2) | < 60 mA |
| Pobór prądu | < 200uA po wyłączeniu przez zdalny port |
| Izolacja galwaniczna | 200 VDC między wejściem, wyjściem i obudową |
| Zakres temperatury pracy | -20 do +55 °C (obniżenie o 3% na każdy °C powyżej 40 °C) |
| Wilgotność | Maks. 95% bez kondensacji |
| Połączenie DC | Zaciski śrubowe |
| Maksymalny przekrój kabla | 16 mm² AWG6 |
| Waga | 0,42 kg |
| Wymiary wys. x szer. x głęb. | 100 x 113 x 47 mm |
| Standardy | Bezpieczeństwo: EN 60950 Emisja: EN 61000-6-3, EN 55014-1 Odporność: EN 61000-6-2, EN 61000-6-1, EN 55014-2 Dyrektywa motoryzacyjna: ECE R10-5 |
1) Jeśli ustawione na wartość nominalną lub niższą niż nominalna, napięcie wyjściowe pozostanie stabilne w określonym zakresie napięcia wejściowego (funkcja buck-boost).
Jeśli napięcie wyjściowe zostanie ustawione na wartość wyższą od nominalnej o określony procent, minimalne napięcie wejściowe, przy którym napięcie wyjściowe pozostaje stabilne (nie spada) wzrasta o ten sam procent.
2) Pobór prądu, gdy Orion-Tr generuje napięcie wyjściowe, ale nie jest przyłożone żadne obciążenie.
