NBE100 Przedłużacz sieciowy NMEA 200 z filtrowaniem PGN
Cena regularna:
towar niedostępny
dodaj do przechowalni
Opis

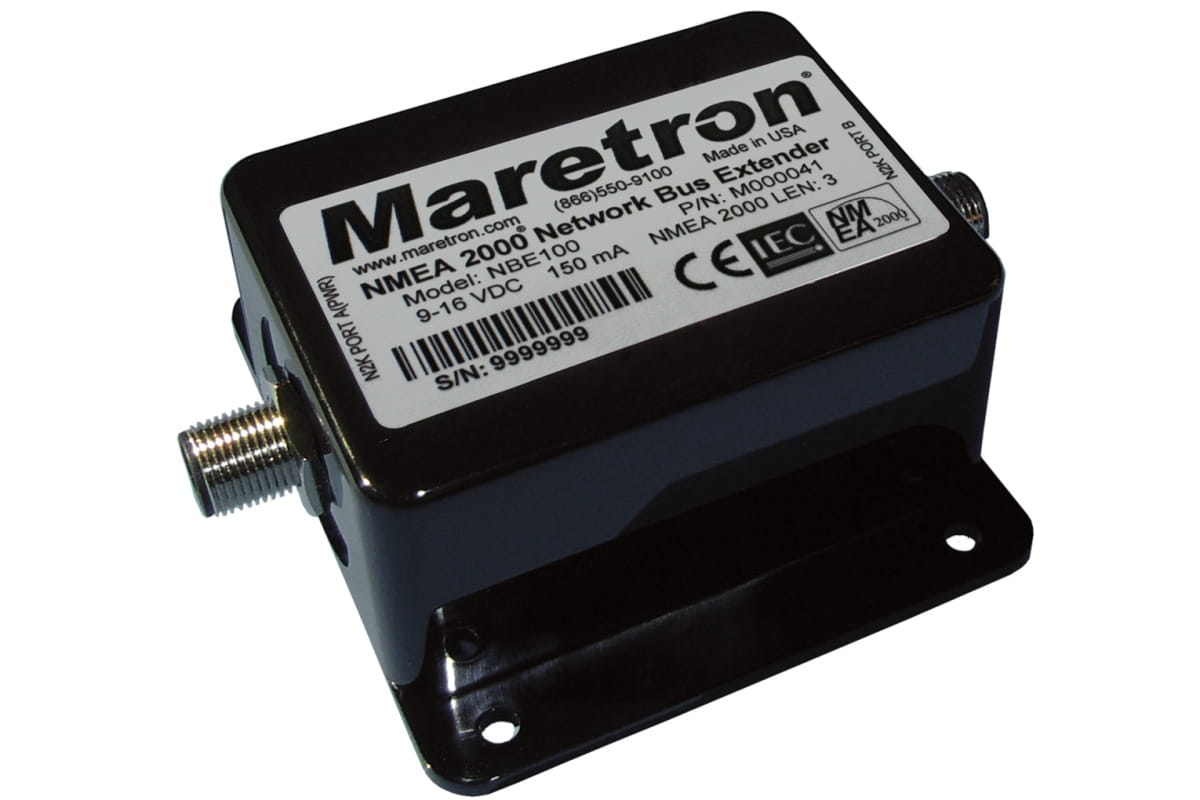

NBE100-01 NBE100 Przedłużacz sieciowy NMEA 200 z filtrowaniem PGN

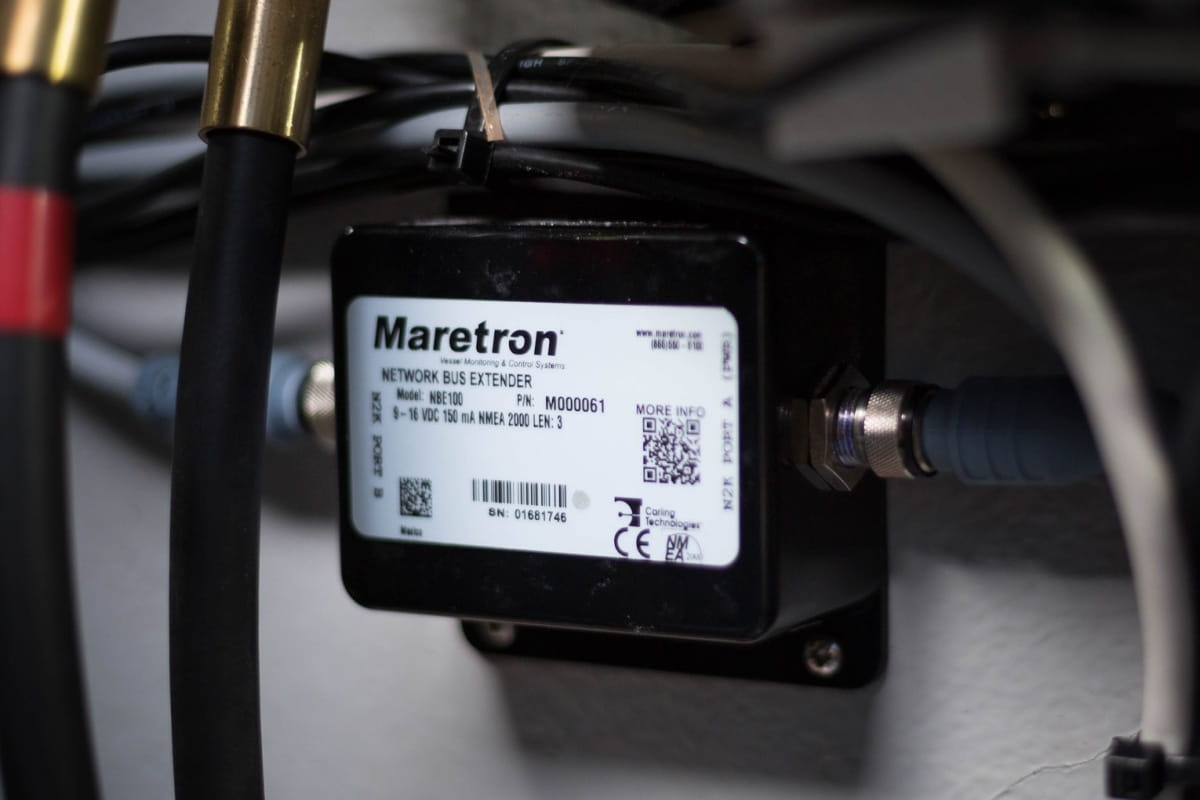

NBE100 (Network Bus Extender) firmy Maretron umożliwia zwiększenie maksymalnej liczby węzłów, długości magistrali sieciowej i skumulowanej długości odgałęzienia w dowolnej sieci NMEA 2000. NBE100 rozwiązuje błędy magistrali i inne problemy elektryczne spowodowane przekroczeniem któregokolwiek z tych ograniczeń, ułatwiając projektowanie dużych sieci. Sieci NMEA 2000 umożliwiają maksymalnie 50 węzłów w jednej sieci, maksymalną długość magistrali sieciowej 200 m i maksymalną skumulowaną długość odgałęzienia 78 m.
Jeśli twoja sieć przekracza którąkolwiek z tych specyfikacji, możesz po prostu odłączyć magistralę sieciową w środku i podłączyć jej końce do NBE100 wraz z dodatkowymi rezystorami końcowymi. Spowoduje to podzielenie sieci na dwa segmenty elektryczne, z których każdy może zawierać do 50 węzłów, co daje łącznie 100 węzłów w sieci logicznej. NBE100 będzie transparentnie kierować komunikaty NMEA 2000 między dwoma segmentami sieci, dzięki czemu będą one działać jak jedna logiczna sieć NMEA 2000.
NBE100 (wersja oprogramowania układowego 2.3.1.2)
- Segmentuje pojedynczą dużą sieć NMEA 2000 na dwa mniejsze segmenty elektryczne.
- Umożliwia przekroczenie ograniczenia 50 węzłów w sieci NMEA 2000.
- Umożliwia przekroczenie ograniczenia długości magistrali wynoszącego 200 m w sieci NMEA 2000.
- Umożliwia przekroczenie ograniczenia łącznej długości odgałęzienia wynoszącego 78 m w sieciach NMEA 2000.
- Umożliwia wszystkim urządzeniom NMEA 2000 działanie tak, jakby nadal znajdowały się w jednej sieci NMEA 2000.
- Routing wiadomości oparty na priorytetach zapewnia, że ??wiadomości o wyższym priorytecie przechodzą najpierw przez rozszerzenie magistrali.
- Optycznie izoluje segmenty sieci, zwiększając integralność sygnału i niezawodność sieci.
- Posiada jeden konfigurowalny przez użytkownika numer grupy parametrów PGN (Parameter Group Number) „Pass „filtr” na interfejs NMEA2000, w którym 32 PGN na interfejs można przesłać z jednego interfejsu NMEA2000 do drugiego.
Ta funkcja umożliwia wybór ruchu, który chcesz przesyłać z jednej sieci do drugiej i odwrotnie.
Jest to niezwykle przydatne (na przykład) podczas łączenia sieci nawigacyjnej z cyfrową siecią przełączającą. Możesz chcieć, aby dane o czasie i pozycji były przesyłane do cyfrowej sieci przełączającej w celu generowania alertów i wyznaczania geofencingu, ale nie musisz obciążać cyfrowej sieci przełączającej danymi nawigacyjnymi o wyższym priorytecie, które mogłyby spowolnić reakcję cyfrowego przełącznika.
Możesz również chcieć, aby komunikaty alarmowe lub dane silnika, poziomy paliwa w zbiornikach, dane o przepływie paliwa były przesyłane z sieci monitorującej do sieci nawigacyjnej, aby alerty mogły pojawiać się na ekranach nawigacji NMEA-2000, a dane dotyczące zbiornika i silnika były widoczne również na ekranach nawigacji, bez obciążania tej sieci niepożądanymi cyfrowymi PGN-ami przełączającymi.
To tylko kilka przykładów działania filtra PGN w urządzeniu NBE-100.
Jeśli filtr jest włączony, lista PGN musi być wypełniona, w przeciwnym razie nie będą przesyłane żadne dane poza niezbędnymi danymi z każdego węzła.
Jeśli filtr jest wyłączony, wszystkie dane i PGN-y zostaną przepuszczone, dzięki czemu NBE-100 stanie się prawdziwym mostem.
Aplikacje
- Rozszerzanie sieci NMEA 2000 poza ograniczenie 50 węzłów.
- Łączenie sieci Maretron NMEA 2000 z sieciami pseudo-NMEA 2000.
- Wprowadzanie redundancji systemu w celu zapewnienia najwyższej niezawodności aplikacji.
Do pobrania
Broszura ze specyfikacją techniczną w j. angielskim
