FLS3D 5B Echopilot FLS 3D Sonar patrzący w przód z 2 przetwornikami

FLS3D 5B Echopilot FLS 3D Sonar patrzący w przód z 2 przetwornikami

Sonar patrzący w przód (FLS) przeznaczony jest do nawigacji w trudnych warunkach lub na nieznanych wodach i zapewnia zabezpieczenie statku przed niewidocznymi przeszkodami, dzięki czemu trudne kotwicowiska są mniej stresujące.

3D Forward Looking jest jednym z najlepiej sprawdzonych sonarów patrzących w przód. FLS 3D wyświetla trójwymiarową reprezentację podwodnego obrazu przed łodzią. Obszar dna morskiego i potencjalne zagrożenia są po raz pierwszy pokazywane w czasie rzeczywistym i z niezrównanym realizmem.

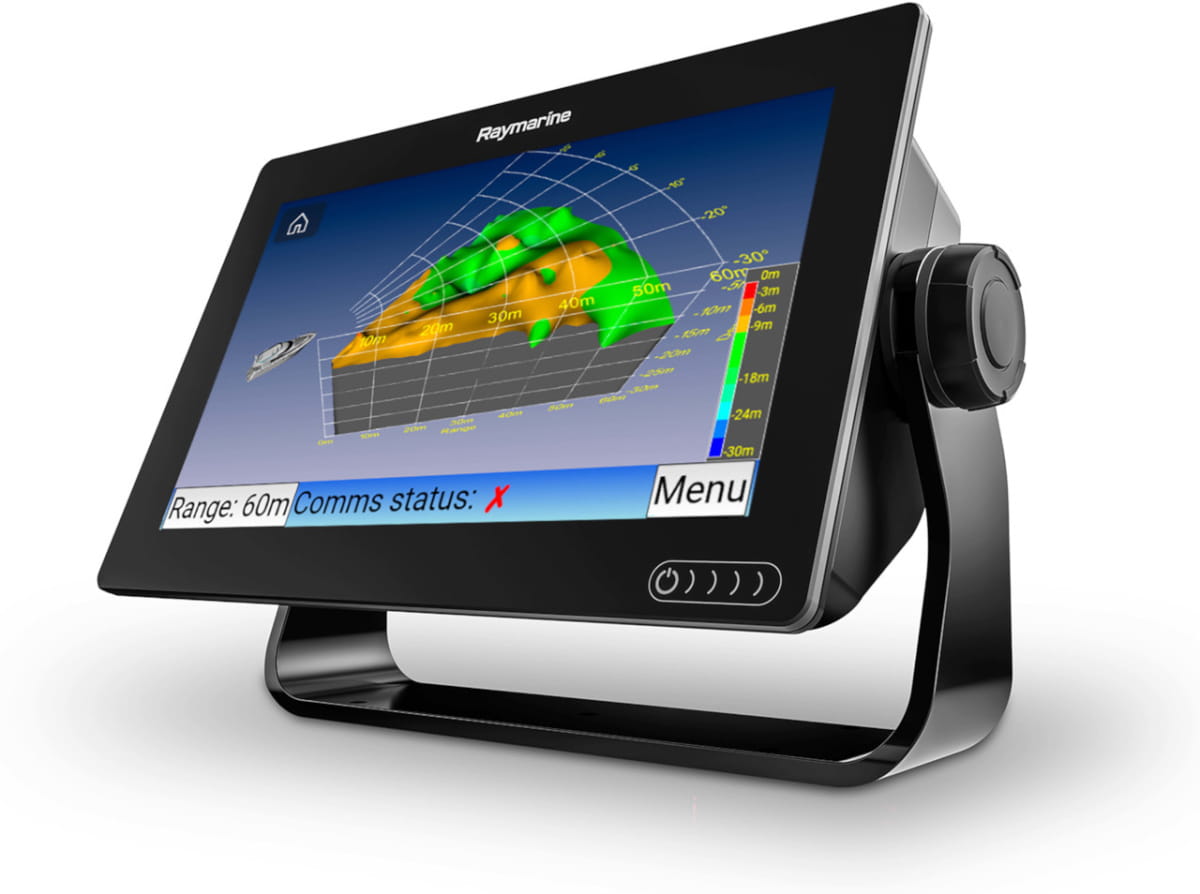

FLS 3D posiada bezpośrednią integrację ze wskaźnikami wielofunkcyjnymi Raymarine Axiom i można go łatwo podłączyć do sieci RayNet za pomocą kabla daptera RJ45 do RayNet. Po podłączeniu na wskaźniku Axiom pojawi się aplikacja EchoPilot, umożliwiając użytkownikom oglądanie sonaru patrzącego w przód na ekranie w czasie rzeczywistym. Oferując jednoczesne wyświetlanie dwóch map morskich i sonaru patrzącego w przód, wskaźnik może być również używany na podzielonym ekranie, co zapewnia najwyższą wygodę. Na pełnym, trójwymiarowym, kolorowym obrazie, gdy FLS 3D podłączony jest do wskaźnika Axiom, użytkownicy będą mogli korzystać z pełnego obrotu obrazu 3D o 360 stopni za pomocą dotyku, a także z funkcji zoomu. Da to bliższy wgląd w to, jak dno morskie wygląda przed łodzią, a potencjalne zagrożenia zostaną pokazane w czasie rzeczywistym.

FLS 3D wyposażony jest w dwa chowane przetworniki, które zapewniają pełne pokrycie do przodu niezależnie od kształtu kadłuba. Widok wiązki do przodu to 60 stopni w płaszczyźnie poziomej i ponad 90 stopni w płaszczyźnie pionowej. Zasięg przedni wynosi do 200 m i głębokości do 100 metrów.

Przetworniki występują w dwóch rozmiarach: 5” i 10” w zależności od wielkości kadłuba. Przetworniki dostarczane są z trzema różnymi rodzajami poszycia, aby zapewnić, że będą pasować do każdego typu kadłuba. W zależności od kadłuba można wybrać między brązem, stalą lub aluminium.

Znaczenie technologii sonaru patrzącego w przód polega na stosunku głębokości do zasięgu. FLS 3D charakteryzuje się oszałamiającym 20-krotnym współczynnikiem głębokości! Oznacza to, że będziesz widzieć 100 metrów do przodu, mając tylko 5 metrów wody pod łodzią. Jest to najwyższy współczynnik w technologii sonaru patrzącego w przód!

FLS 3D Forward Looking Sonar zaopatrzony jest w przełomową technologię sonaru czasu rzeczywistego. Obraz na wyświetlaczu aktualizowany jest co sekundę, dzięki czemu kapitan będzie zawsze na bieżąco informowany o terenie na dnie morskim i potencjalnych zagrożeniach. FLS 3D zaprojektowany został również jako black box do pracy z dowolnym istniejącym wyświetlaczem, który ma wejście wideo.

Urządzenie nie posiada własnego wyświetlacza, obraz można wyświetlić na dowolnym monitorze przez wyjścia HDMI lub VGA oraz na wskaźnikach Raymarine Axiom.

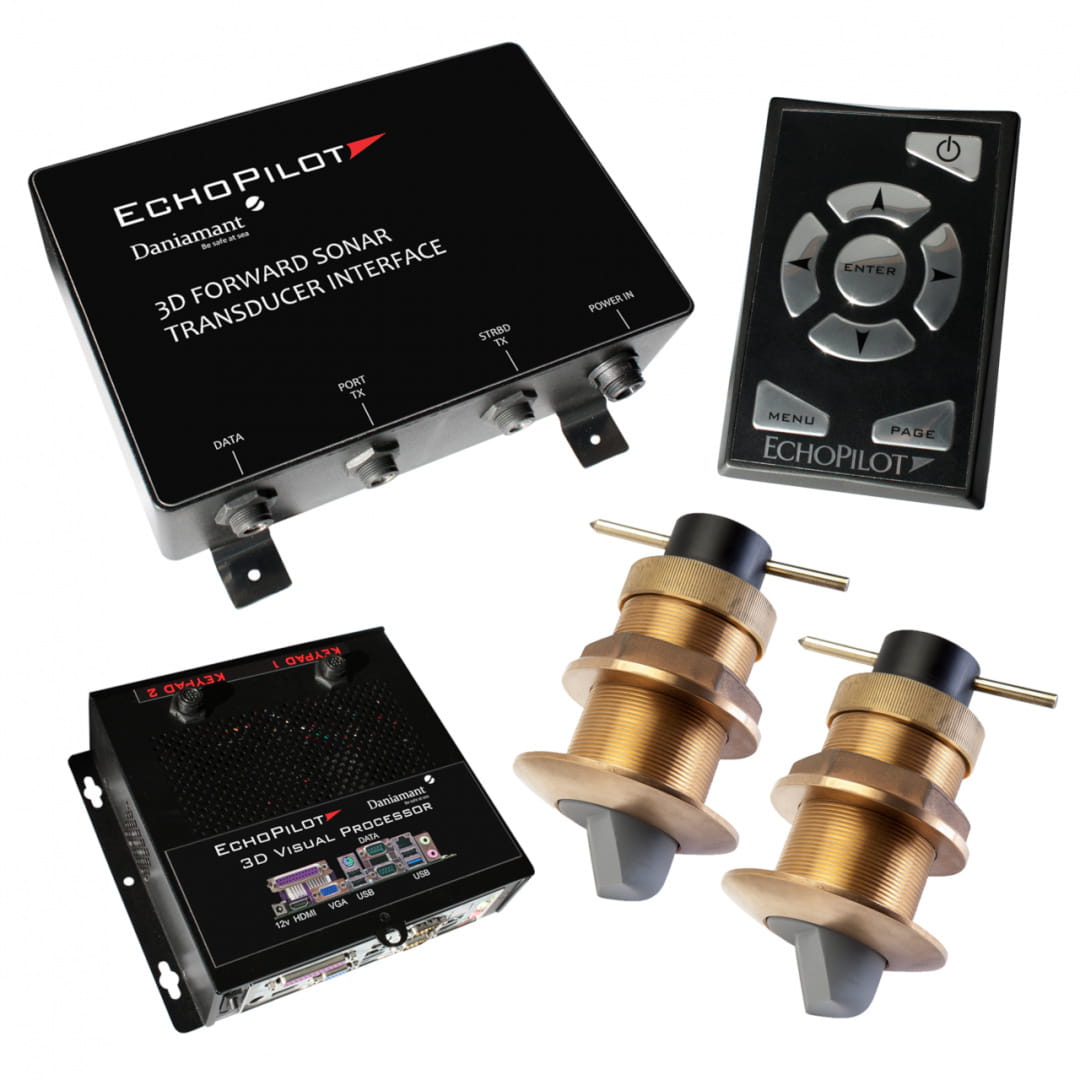

Co jest w pudełku

Wersja dostarczana w standardzie:

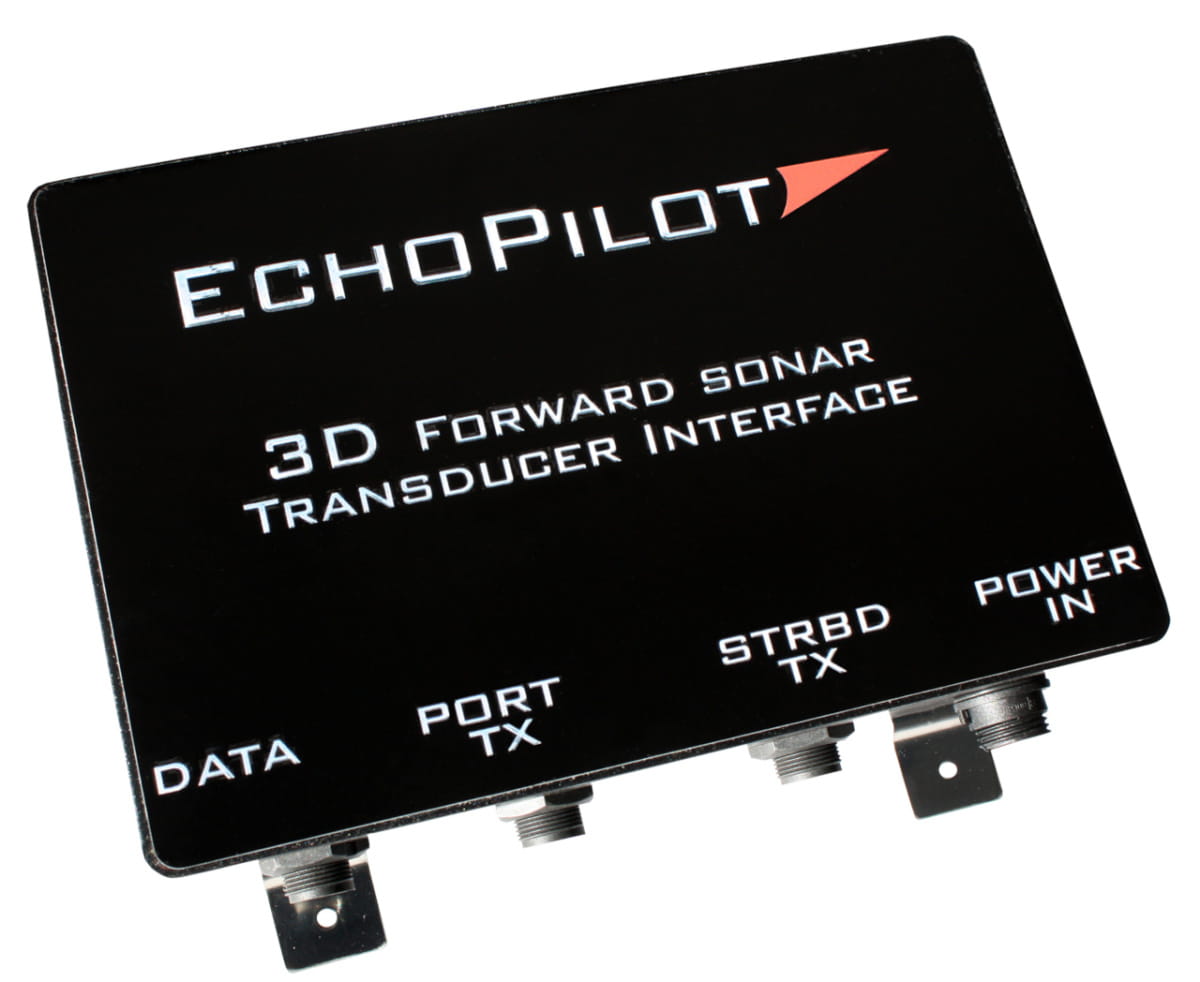

- Interfejs przetwornika

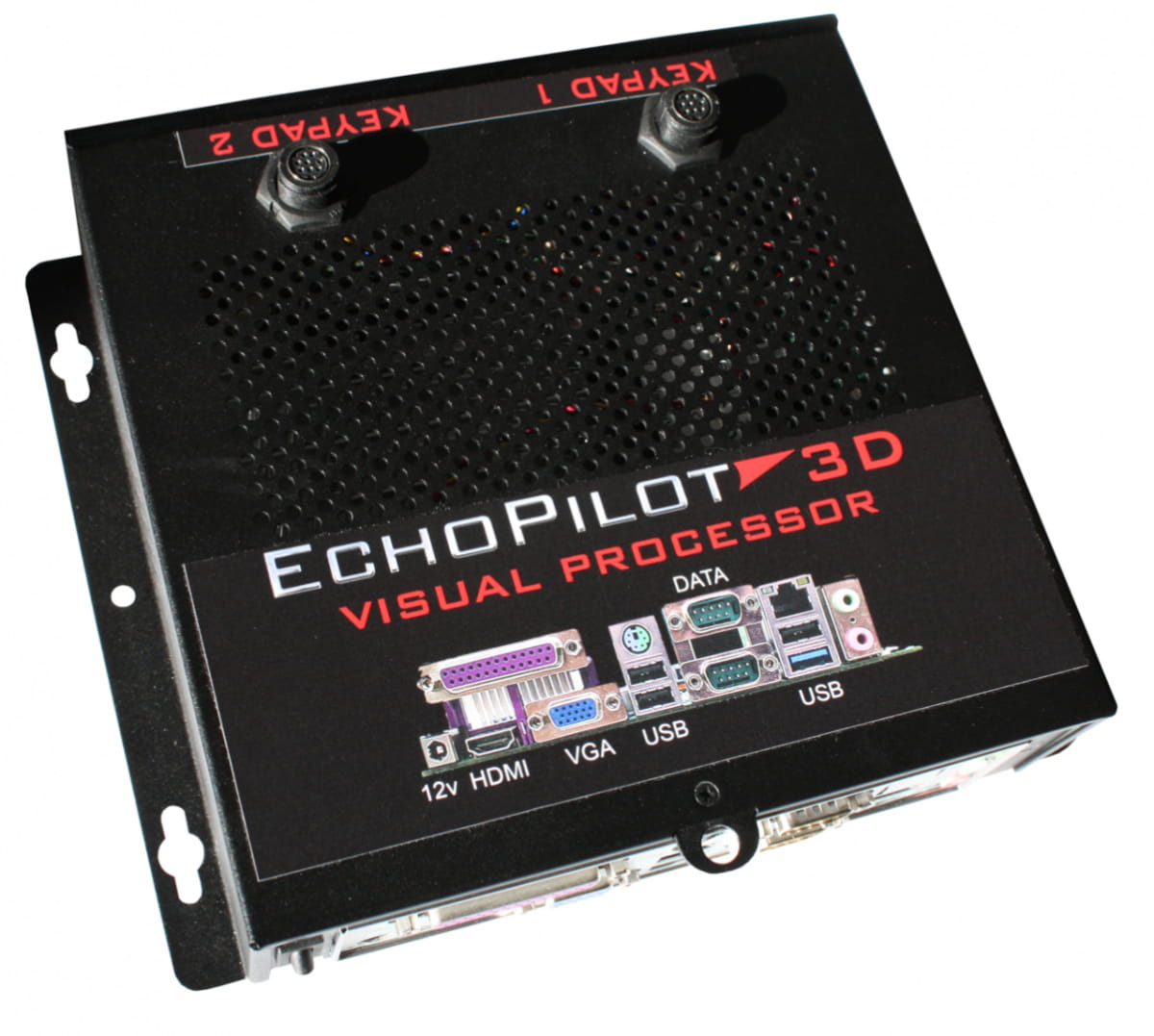

- procesor wizualizacji 3D

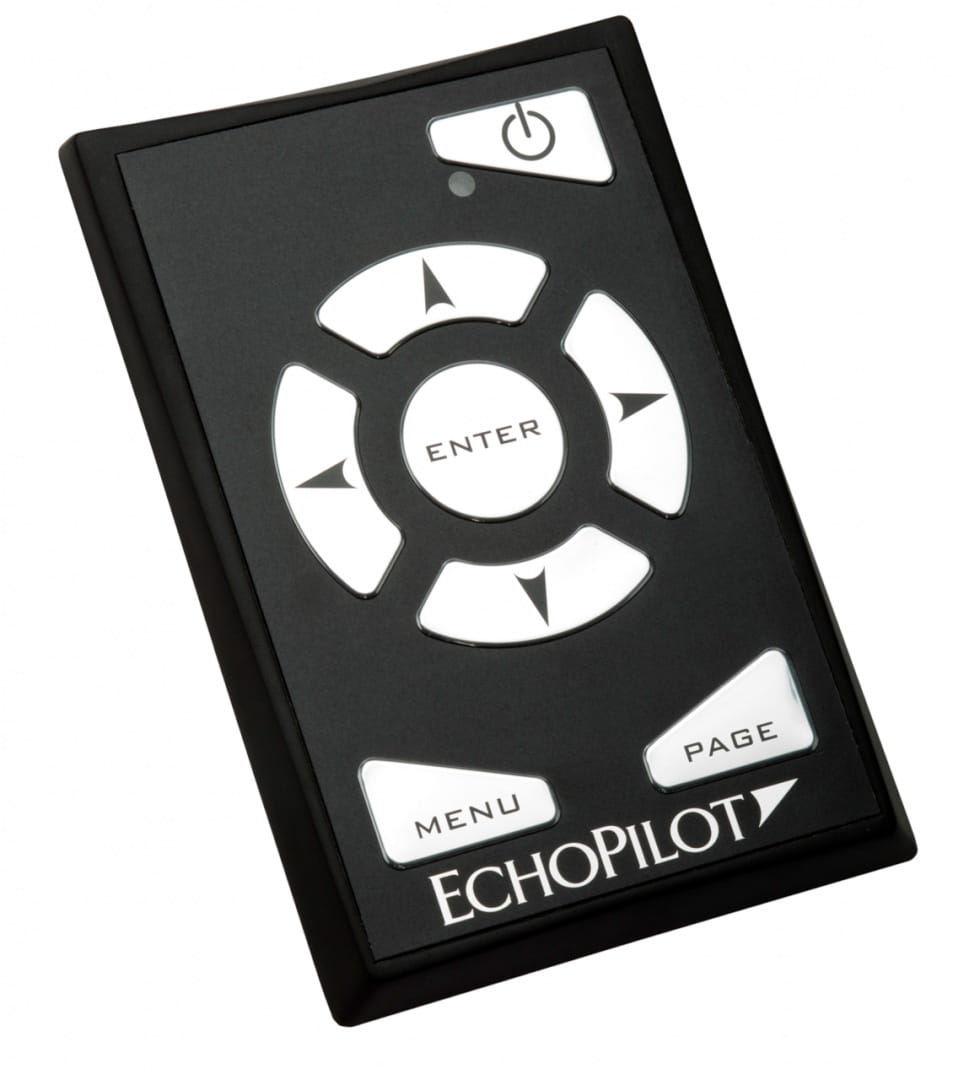

- zdalna klawiatura z kablem 2 m
- dwa przetworniki 5 cali z brązu w standardzie z kablami dla przetworników - 2 m
- kabel danych - 10 m
- kabel zasilania
- kabel HDMI
- dwa kable przedłużające dla przetworników - 10 m

1) Na zamówienie przetworniki mogą być dostarczone w wersji 10 cali w zależności od wymiarów kadłuba.
2) Standardowe przetworniki z brązu można zamienić na aluminiowe lub stalowe.
3) Opcjonalnie istnieje także możliwość wymiany długości okablowania.
Zamówienie konfiguracji innej niż standardowa wpływa na końcową cenę urządzenia.

Specyfikacja techniczna

Prędkość operacyjna: do 20 wezłów
Obraz 3D sonar patrzacy w przód: tak
Wyświetlacz: wymagany wyświetlacz zewnętrzny firm trzecich
Zakres mapowania dna: 20x głębokość wody
Oszacowanie aktualizacji obrazu na wyświetlaczach: 1-2 aktualizacji na sekundę
Maksymalny zakres głębokości: 10 do 100 m
Maksymalny zakres do przodu: 20 do 200 m
Częstotliwość pracy: 200 kHz
Wymagania odnośnie zasilania: 12 V lub 24 V DC, ~20W
Maksymalna moc wyjściowa 28W
Dokładność kątowa: ~1,5 stopnia
Stabilizacja przechyłu wzdłużnego/bocznego: N/A
System operacyjny: Windows
Oszacowanie aktualizacji: 1-1½ sekundy
Wyjście wideo: HDMI i VGA
Opcja wielu wyświetlaczy: tak
Bezpośrednia integracja ze wskaźnikami Raymarine: tak (Axiom)
Możliwość wbudowanego testu: tak
Opcja repetytora: tak
Alarm: płycizny
Przetworniki: FLS 3D dla lewej i prawej burty
