Echopilot FLS 3D 30 Degree 5B z przetwornikami 5" (brąz) zestaw z przyciskiem

Echopilot FLS 3D 30 Degree 5B z przetwornikami 5" (brąz) zestaw z przyciskiem [FLS3D GEN4 5B 30 DEG]

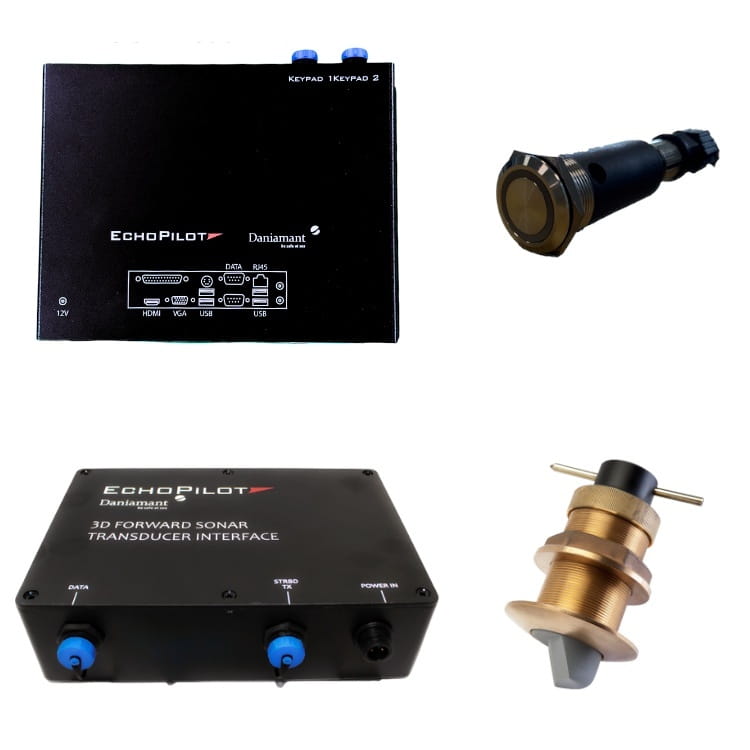

Kompletny system FLS 3D do integracji ze wskaźnikami wielofunkcyjnymi Raymarine Axiom składający się z:

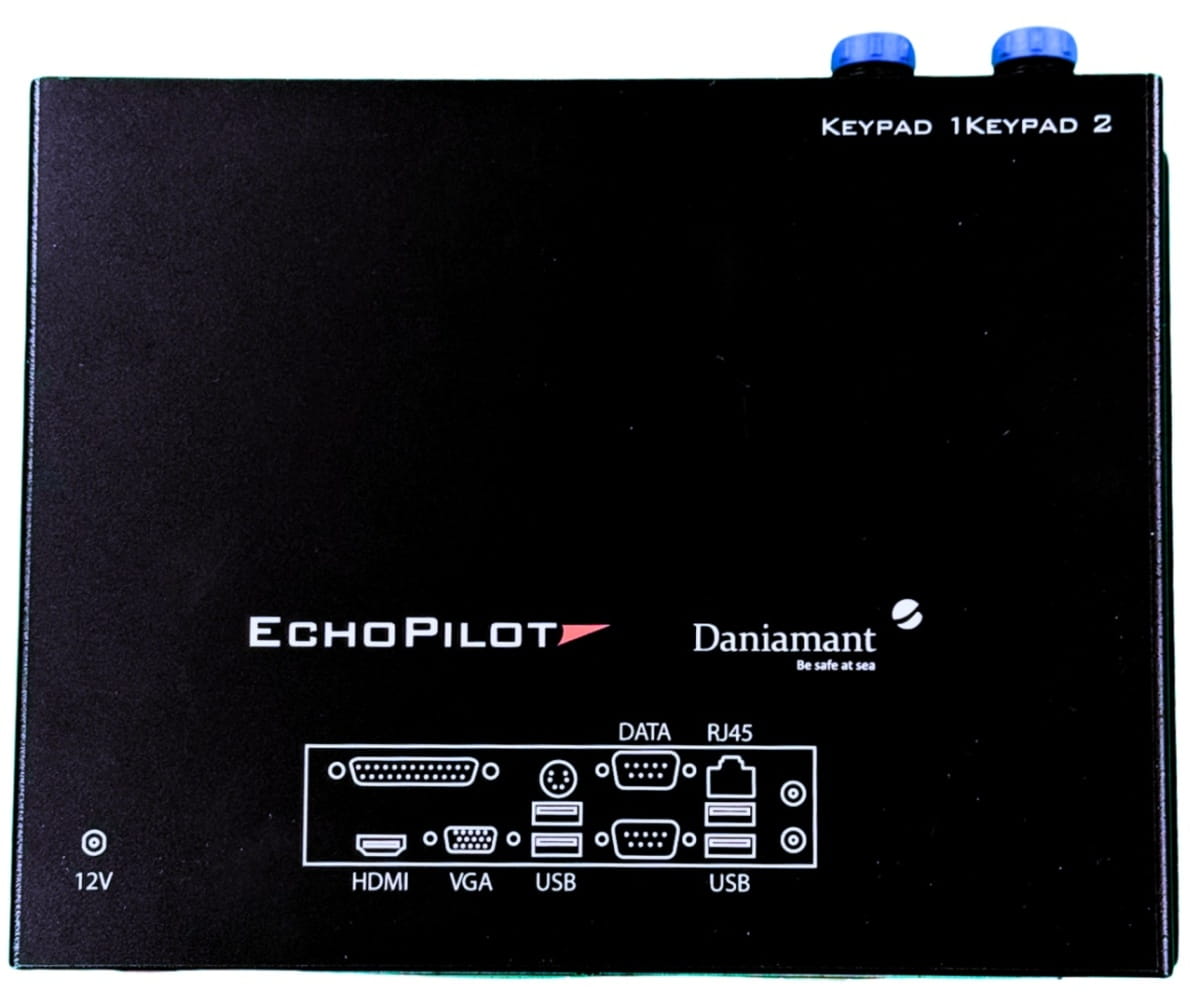

• 1 x procesor wizualizacyjny

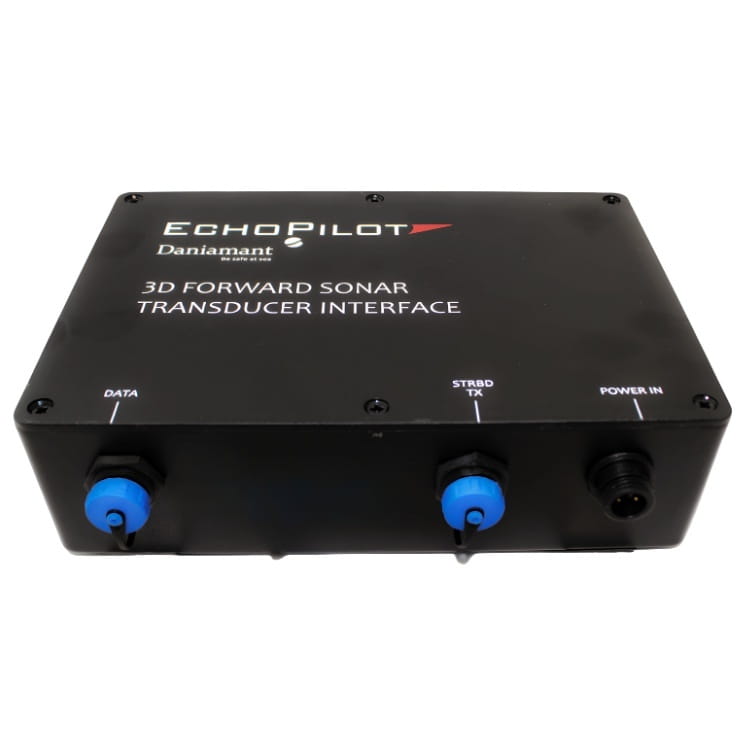

• 1 x skrzynka interfejsu przetwornika
• 1 x przetwornik FLS 3D 5”

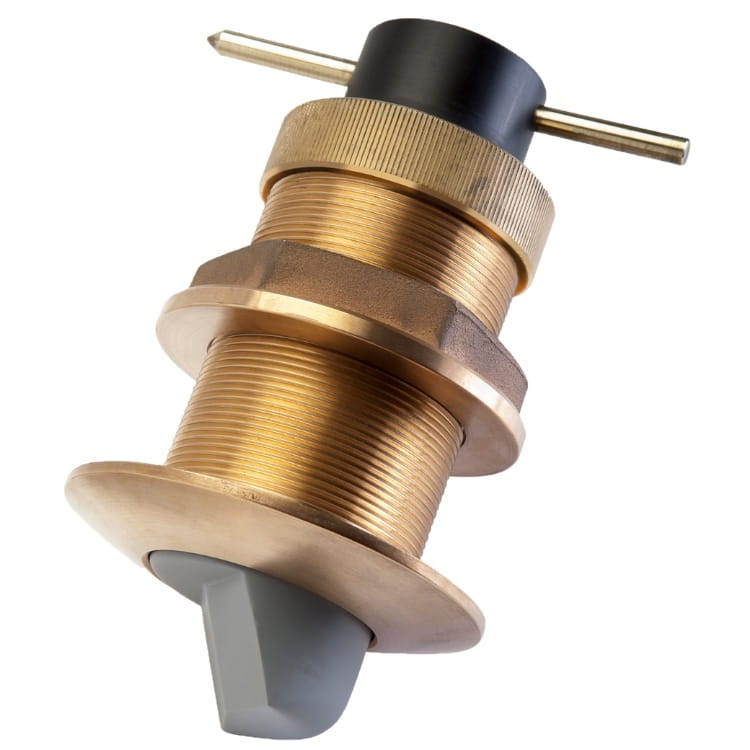

• 1 x 5” brązowe przejście denne
• 1 x przedłużacz przetwornika
• 1 x kabel danych FLS 3D

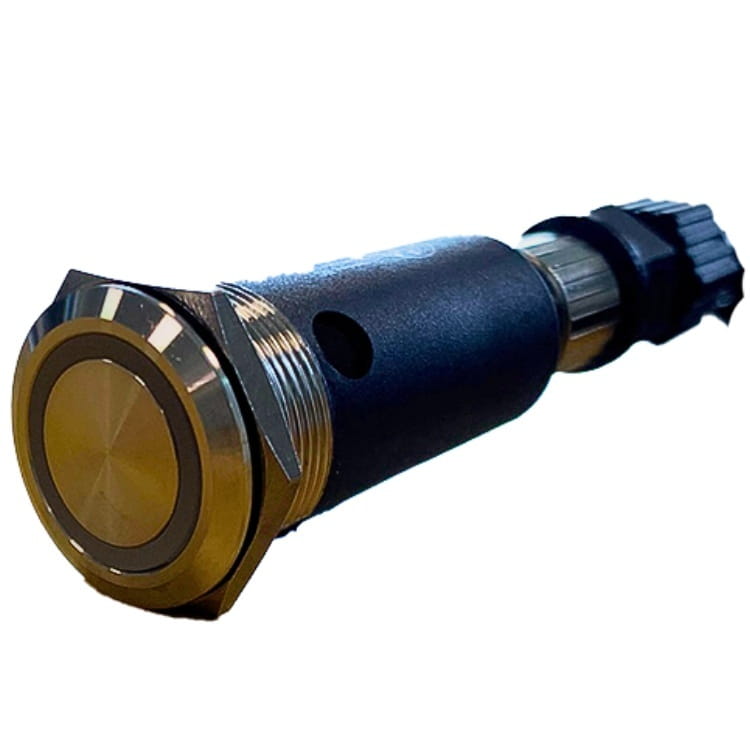

• 1 x przycisk włączania/wyłączania
• kable zasilające

Sonar patrzący w przód (FLS) przeznaczony jest do nawigacji w trudnych warunkach lub na nieznanych wodach i zapewnia zabezpieczenie statku przed niewidocznymi przeszkodami, dzięki czemu trudne kotwicowiska są mniej stresujące.

3D Forward Looking jest jednym z najlepiej sprawdzonych sonarów patrzących w przód. FLS 3D wyświetla trójwymiarową reprezentację podwodnego obrazu przed łodzią. Obszar dna morskiego i potencjalne zagrożenia są po raz pierwszy pokazywane w czasie rzeczywistym i z niezrównanym realizmem.

FLS 3D posiada bezpośrednią integrację ze wskaźnikami wielofunkcyjnymi Raymarine Axiom i można go łatwo podłączyć do sieci RayNet za pomocą kabla daptera RJ45 do RayNet. Po podłączeniu na wskaźniku Axiom pojawi się aplikacja EchoPilot, umożliwiając użytkownikom oglądanie sonaru patrzącego w przód na ekranie w czasie rzeczywistym. Oferując jednoczesne wyświetlanie dwóch map morskich i sonaru patrzącego w przód, wskaźnik może być również używany na podzielonym ekranie, co zapewnia najwyższą wygodę. Na pełnym, trójwymiarowym, kolorowym obrazie, gdy FLS 3D podłączony jest do wskaźnika Axiom, użytkownicy będą mogli korzystać z pełnego obrotu obrazu 3D o 360 stopni za pomocą dotyku, a także z funkcji zoomu. Da to bliższy wgląd w to, jak dno morskie wygląda przed łodzią, a potencjalne zagrożenia zostaną pokazane w czasie rzeczywistym.

FLS 3D wyposażony jest w jeden chowany przetwornik, który zapewnia pełne pokrycie do przodu niezależnie od kształtu kadłuba. Widok wiązki do przodu to 30 stopni w płaszczyźnie poziomej i ponad 90 stopni w płaszczyźnie pionowej. Zasięg przedni wynosi do 200 m i głębokości do 100 metrów.

Przetworniki występują w dwóch rozmiarach: 5” i 10” w zależności od wielkości kadłuba. Przetworniki dostarczane są z trzema różnymi rodzajami poszycia, aby zapewnić, że będą pasować do każdego typu kadłuba. W zależności od kadłuba można wybrać między brązem, stalą lub aluminium.

Znaczenie technologii sonaru patrzącego w przód polega na stosunku głębokości do zasięgu. FLS 3D charakteryzuje się oszałamiającym 20-krotnym współczynnikiem głębokości! Oznacza to, że będziesz widzieć 100 metrów do przodu, mając tylko 5 metrów wody pod łodzią. Jest to najwyższy współczynnik w technologii sonaru patrzącego w przód!

FLS 3D Forward Looking Sonar zaopatrzony jest w przełomową technologię sonaru czasu rzeczywistego. Obraz na wyświetlaczu aktualizowany jest co sekundę, dzięki czemu kapitan będzie zawsze na bieżąco informowany o terenie na dnie morskim i potencjalnych zagrożeniach. FLS 3D zaprojektowany został również jako black box do pracy z dowolnym istniejącym wyświetlaczem, który ma wejście wideo.

Urządzenie nie posiada własnego wyświetlacza, obraz można wyświetlić na dowolnym monitorze przez wyjścia HDMI lub VGA oraz na wskaźnikach Raymarine Axiom.

Specyfikacja techniczna

Prędkość operacyjna: do 20 węzłów
Obraz 3D sonar patrzacy w przód: tak
Wyświetlacz: wymagany wyświetlacz zewnętrzny firm trzecich
Zakres mapowania dna: 20x głębokość wody
Oszacowanie aktualizacji obrazu na wyświetlaczach: 1-2 aktualizacji na sekundę
Maksymalny zakres głębokości: 10 do 100 m
Maksymalny zakres do przodu: 20 do 200 m
Częstotliwość pracy: 200 kHz
Wymagania odnośnie zasilania: 12 V lub 24 V DC, ~20W
Maksymalna moc wyjściowa 28W
Dokładność kątowa: ~1,5 stopnia
Stabilizacja przechyłu wzdłużnego/bocznego: N/A
System operacyjny: Windows
Oszacowanie aktualizacji: 1-1? sekundy
Wyjście wideo: HDMI i VGA
Opcja wielu wyświetlaczy: tak
Bezpośrednia integracja ze wskaźnikami Raymarine: tak (Axiom)
Możliwość wbudowanego testu: tak
Opcja repetytora: tak
Alarm: płycizny
Przetwornik: FLS 3D
