DSM410 Jasny kolorowy 4.1” wyświetlacz wielofunkcyjny NMEA2000

DSM410-01 DSM410 Jasny kolorowy 4.1” wyświetlacz wielofunkcyjny NMEA2000

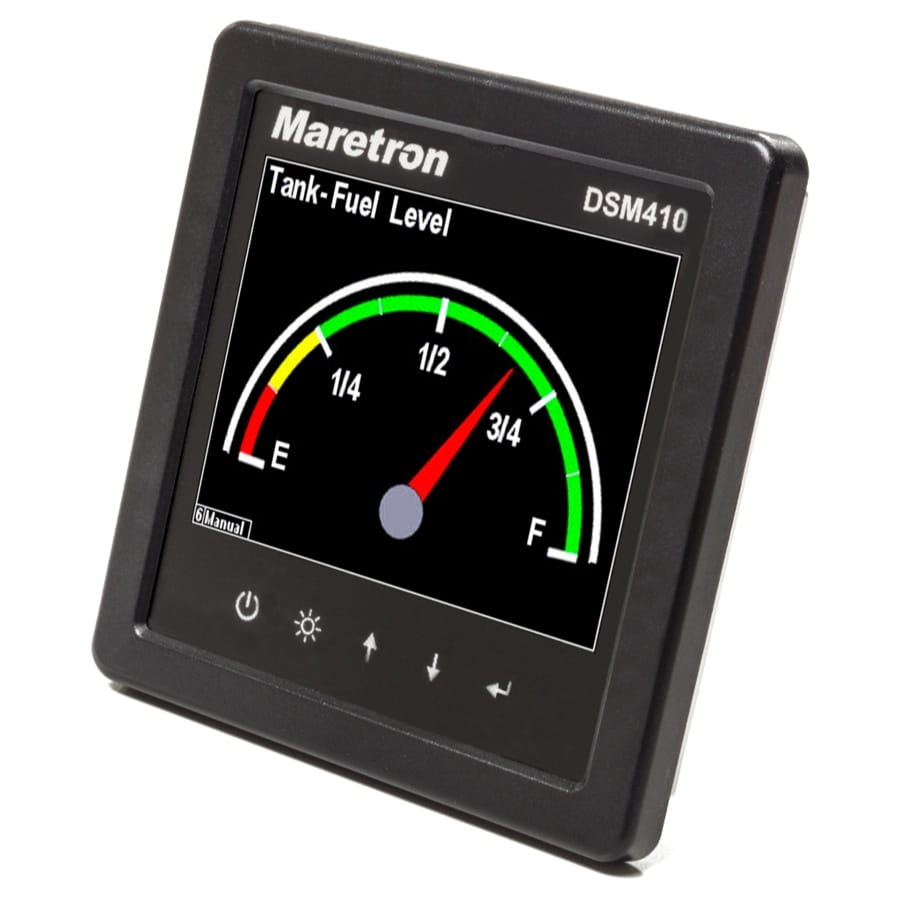

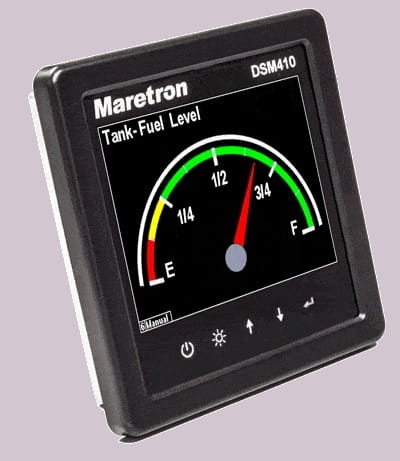

Maretron DSM410 to 4,1-calowy, kolorowy wyświetlacz o wysokiej rozdzielczości, czytelny w świetle słonecznym, który interpretuje i wyświetla dane z instrumentów, nawigacji i monitorowania jednostki pływającej NMEA 2000. DSM410 to przyjazny dla użytkownika, dedykowany wyświetlacz morski z konfigurowalnymi ekranami i łatwą w obsłudze, pięcioklawiszową, podświetlaną klawiaturą. Oprócz funkcji monitorowania i wyświetlania, DSM410 oferuje pakiet alertów/alarmów oraz funkcję przełączania elektrycznego.

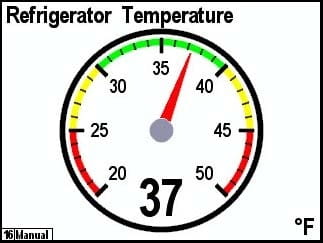

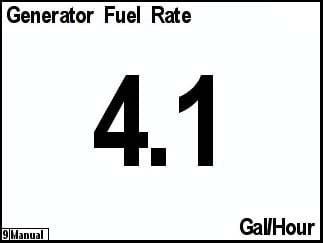

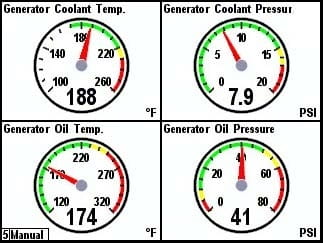

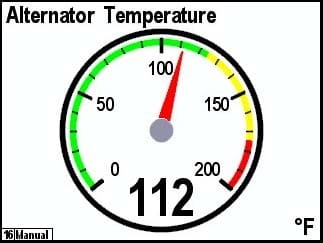

W przeciwieństwie do tradycyjnych wyświetlaczy pojedynczych, użytkownicy DSM410 mogą wybierać formaty numeryczne, wskaźnikowe, słupkowe lub graficzne na jednym lub wielu wyświetlaczach, z możliwością przełączania dla szerokiego zakresu ulubionych danych. Te opcje wyświetlania oszczędzają miejsce na montaż i obniżają całkowity koszt systemu.

DSM410 łączy się bezpośrednio z dowolną siecią NMEA 2000 i, z wyjątkiem danych AIS, wyświetla dowolne lub wszystkie informacje zebrane na jednostce pływającej. Można również programować różne alarmy dźwiękowe i wizualne.

DSM410 wyświetla wiele informacji, w tym zasilanie sieciowe, stan kotwicy, akumulator, głębokość, dystrybucja energii elektrycznej, silnik, otoczenie, zarządzanie paliwem, GPS, kierunek, nawigacja, ciśnienie/podciśnienie, ster, prędkość, wskaźniki stanu, zbiorniki, temperatura, czas, transmisja, wytwornice wody, pogoda, wiatr i wiele innych.

Alerty
DSM410 oferuje kompleksową i elastyczną funkcję alertów. Skonfiguruj alerty dźwiękowe i wizualne dla praktycznie dowolnych danych, które DSM410 może monitorować. Dostępne typy alertów obejmują:

• Alert Wysokiego poziom
• Alert Niskiego poziomu
• Alert o niedostępności danych
• Włączony alert
• Wyłączony alert
• Alert o zadziałaniu wyłącznika
• Alert o kursie
• Alert o jakości sygnału GPS
• Alert poza promieniem
• Alert wewnątrz promienia
• Alert o kierunku
• Alert timera

Urządzenie DSM410 może udostępniać informacje o alertach innym urządzeniom DSM410, a także instalacjom DSM570 i N2KView w sieci. Alert zdefiniowany na dowolnym urządzeniu można potwierdzić na dowolnym innym urządzeniu w sieci.

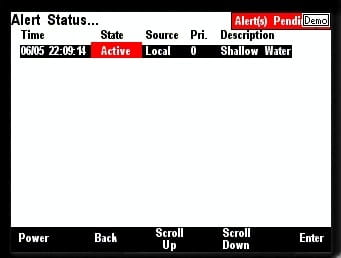

Po wyświetleniu alertu wystarczy nacisnąć dwukrotnie klawisz „Enter”, aby wyświetlić ekran stanu alertu.

Urządzenie DSM410 firmy Maretron zostało zaprojektowane i wyprodukowane zgodnie z najwyższymi standardami (IEC 60945 – Urządzenia nawigacji morskiej i radiokomunikacji). Jego kompaktowa, wodoodporna obudowa zapewni lata niezawodnej pracy.

Przykłady danych, które może wyświetlić DSM410:

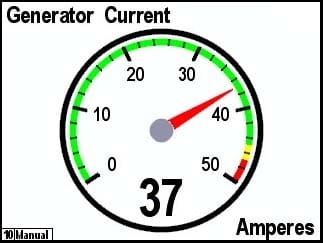

• Zasilanie prądem przemiennym (średnia częstotliwość, napięcie i prąd, częstotliwość fazowo-neutralna, napięcie i prąd, częstotliwość fazowo-fazowa, napięcie i prąd
• Wachta kotwiczna

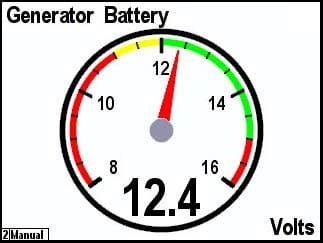

• Akumulator / prąd stały (napięcie, prąd, temperatura akumulatora, stan naładowania akumulatora, pozostały czas pracy akumulatora, napięcie tętnień, moc)

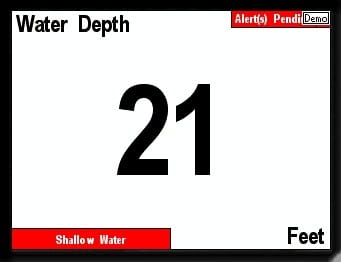

• Głębokość (głębokość wody, głębokość poniżej przetwornika)
• Elektryczne (rezystancja)
• Rozkład elektryczny (przełącznik/wyłącznik, prąd wyłącznika, liczniki włączania/wyłączania/błędów, timery włączania/wyłączania/błędów)

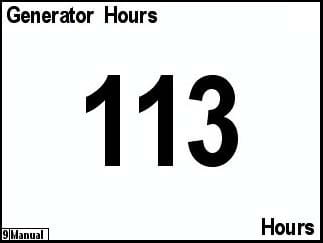

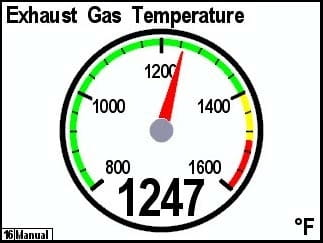

• Monitor silnika (ciśnienie doładowania, godziny, ciśnienie płynu chłodzącego, temperatura płynu chłodzącego, temperatura spalin, ciśnienie paliwa, zużycie paliwa, temperatura oleju, obrotomierz, pochylenie/trymowanie, napięcie, oszczędność paliwa, zużycie paliwa, obciążenie procentowe, moment obrotowy procentowy, przebieg Zużyte paliwo, wskaźniki ostrzegawcze)

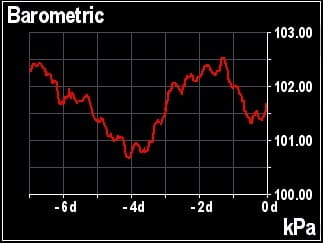

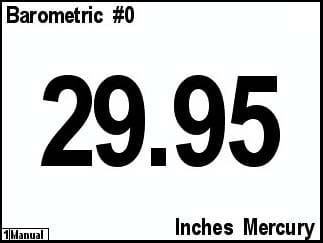

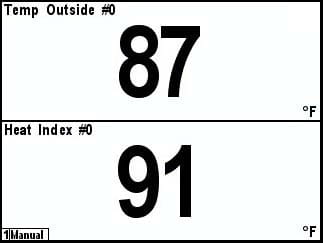

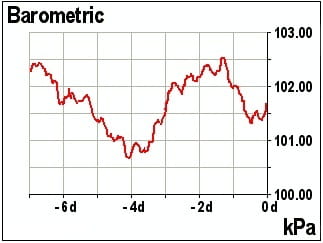

• Środowisko (barometr, wskaźnik ciepła, wilgotność, temperatury, temperatura odczuwalna wiatru)
• Przepływ cieczy (natężenie przepływu, objętość podróży)
• Zarządzanie paliwem (odległość do opróżnienia, czas do opróżnienia, całkowita pojemność paliwa, całkowity poziom paliwa, całkowite zużycie paliwa, całkowite zużycie paliwa podczas podróży, całkowite zużycie paliwa, całkowite pozostałe paliwo)
• GPS (COG, szer./dł. geogr., płn. sob., satelity, czas, dokładność)

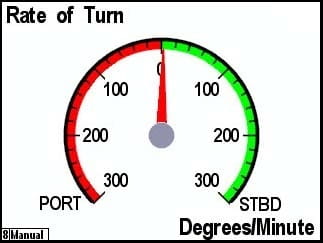

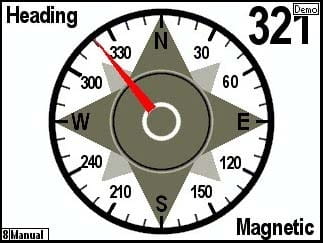

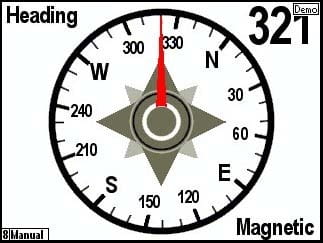

• Kierunek (kierunek, prędkość skrętu, zmiana)
• Wilgotność (wewnątrz, na zewnątrz, zdefiniowana przez użytkownika)

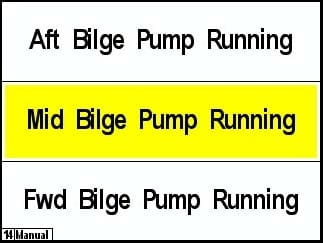

• Wskaźniki (stan, liczniki wł./wył./błędów, timery wł./wył./błędów)
• Mechaniczne (dB, siła, odkształcenie)
• Ruch (przyspieszenie, kąt, prędkość kątowa, kąt Przyspieszenie, odległość, prędkość obrotowa, prędkość)
• Nawigacja (BOD, BTW, COG, XTE, DTW, ETA, szerokość/długość geograficzna, droga rolowana, ustawienie/dryf, SOG, TTG, VWG, numer i nazwa punktu trasy)
• Ciśnienie/próżnia

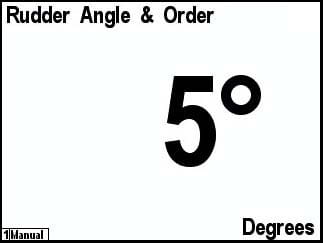

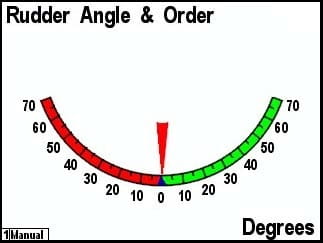

• Ster
• SMS (status, siła sygnału)
• Prędkość (przez wodę, nad dnem, dziennik całkowity, dziennik podróży)
• Zbiorniki (pojemność, poziom, pozostała ilość)
• Czas (lokalny, UTC, faza księżyca, wschód, zachód słońca, zmierzch)
• Przekładnia (przekładnia, ciśnienie oleju, temperatura oleju, wskaźniki ostrzegawcze)
• Statek (wznoszenie, pochylenie, przechył, trymowanie, kil)
• Odsalarka (wyświetlanie stanu odzyskiwania wody)

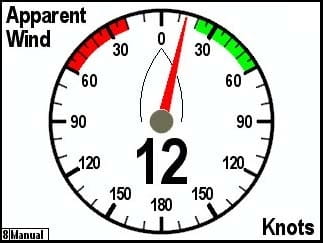

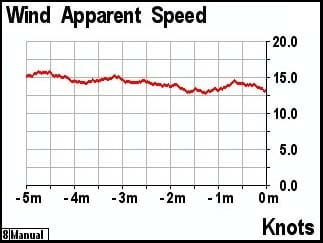

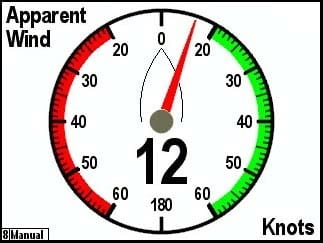

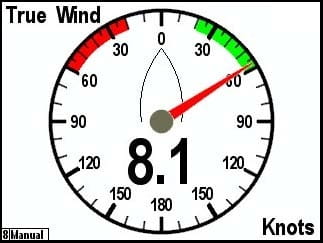

• Wiatr (kierunek i prędkość wiatru pozornego, kierunek i prędkość wiatru rzeczywistego, kieruneki i prędkość względem ziemi)
