Cyfrowy licznik łańcucha Quick QNC CHC
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

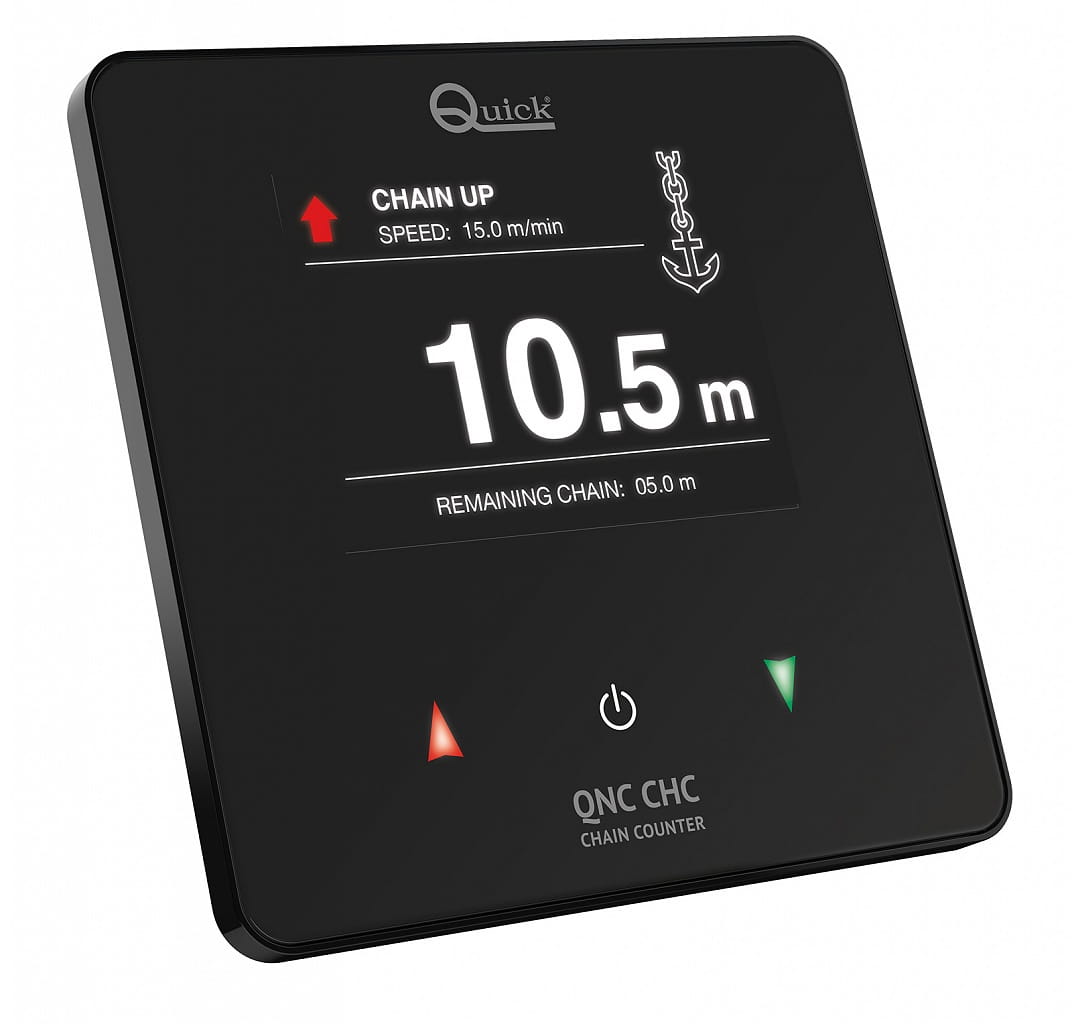

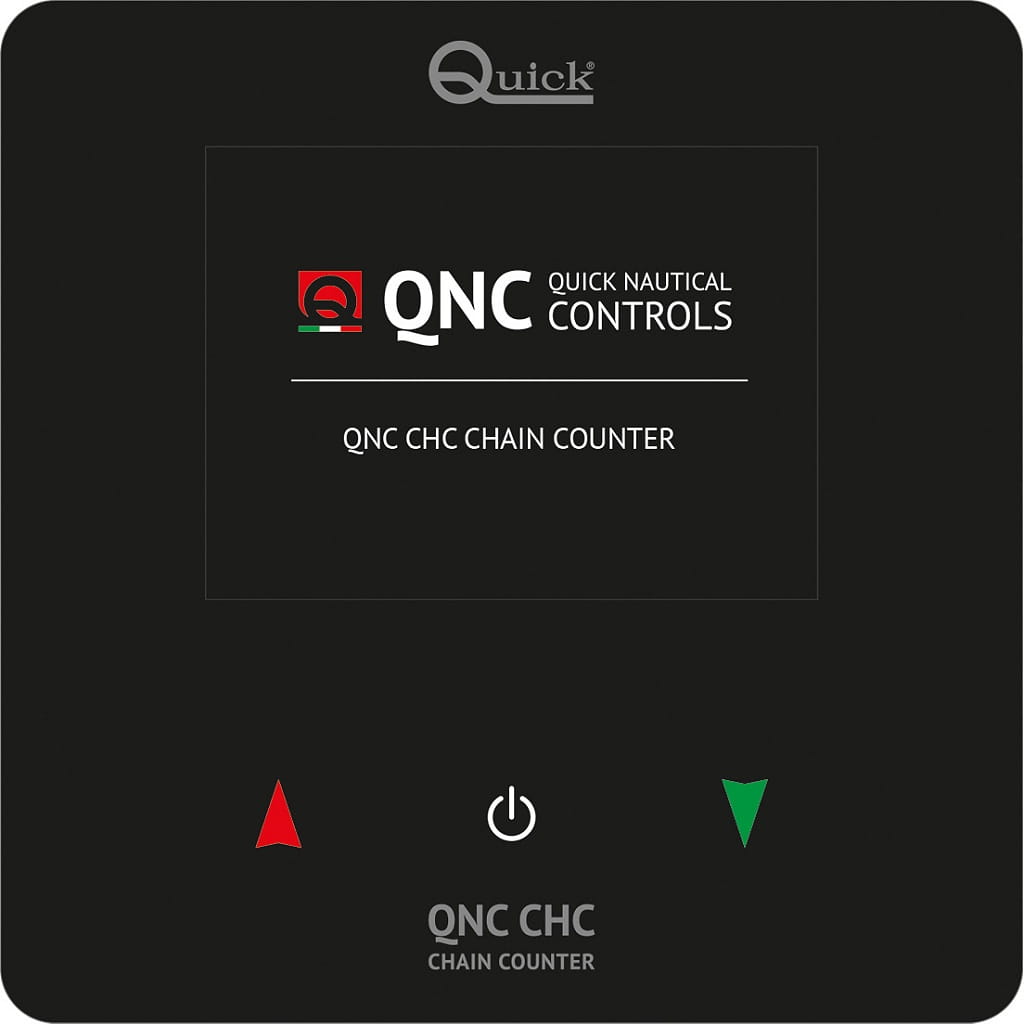

Cyfrowy licznik łańcucha Quick QNC CHC

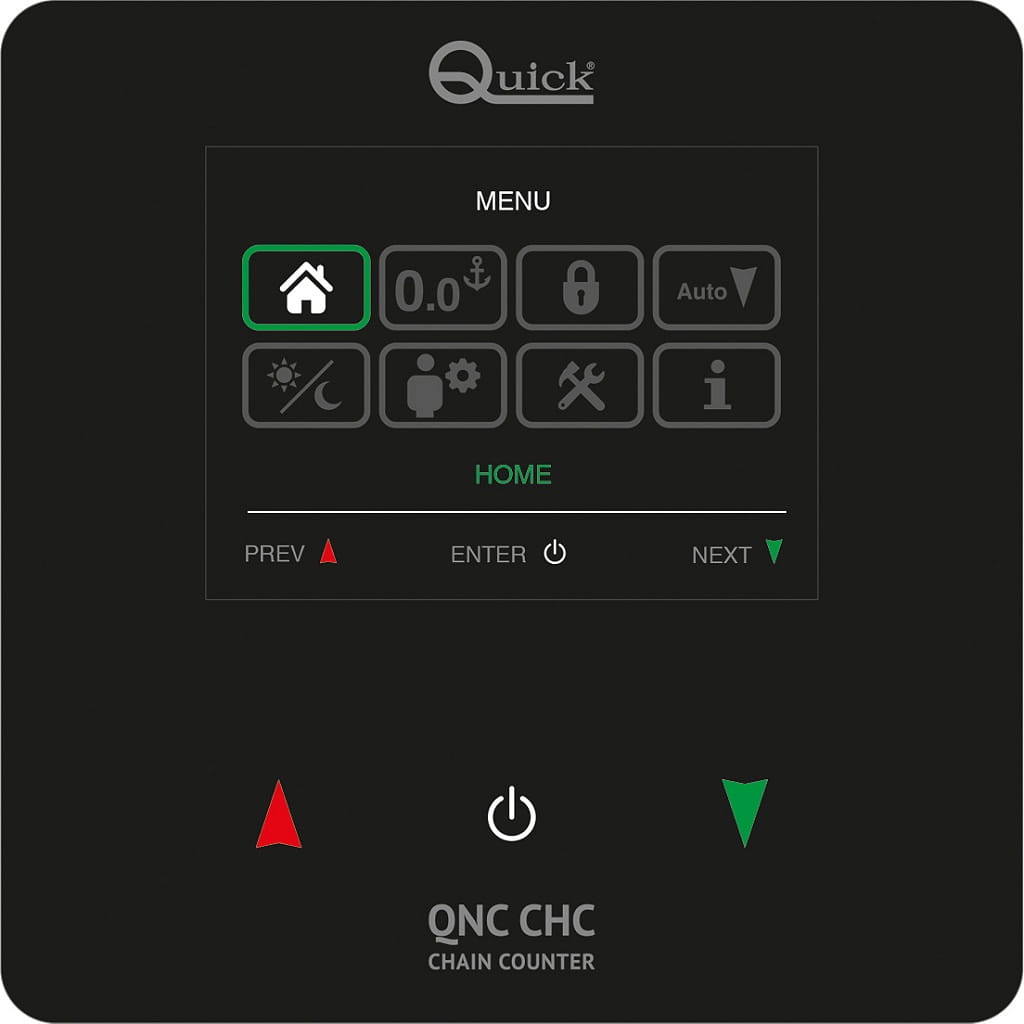

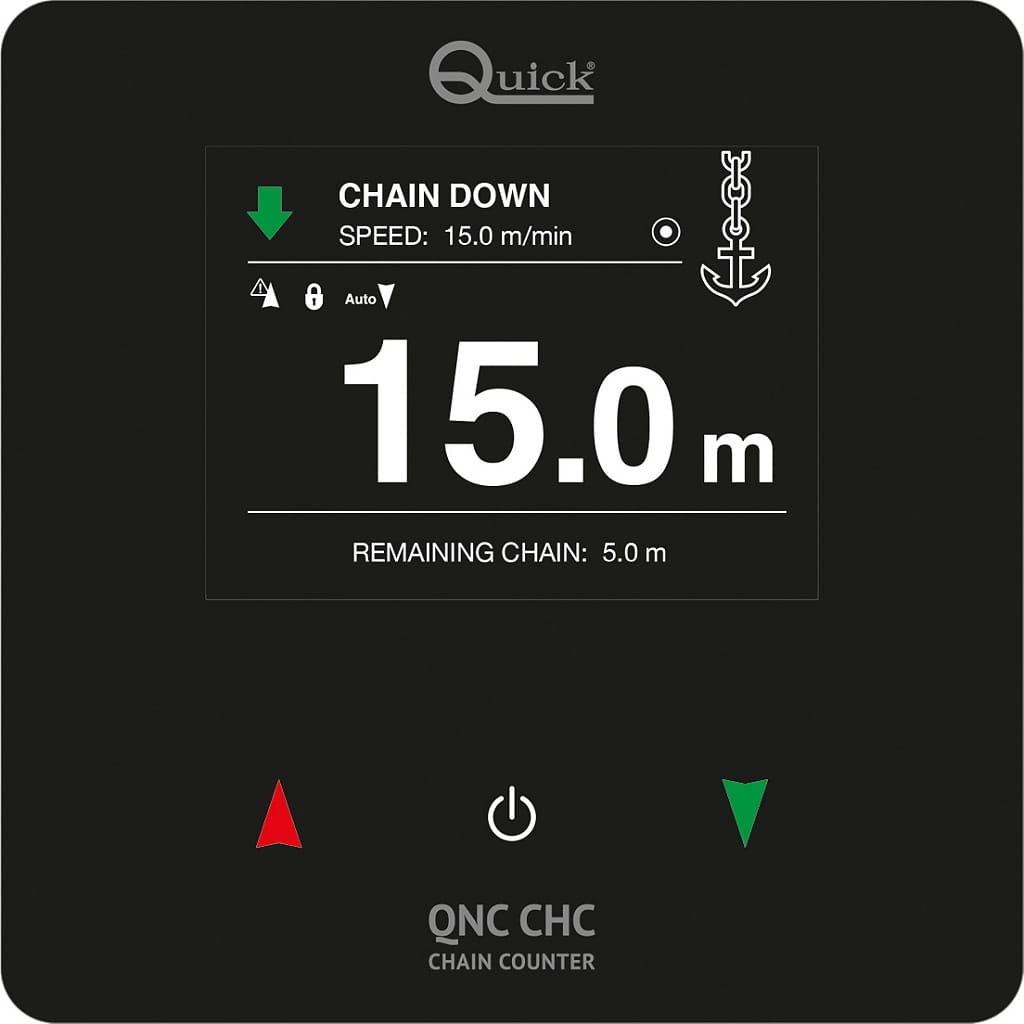

Panel sterowania Quick QNC CHC umożliwia doskonałe zdalne sterowanie wciągarką kotwiczną. Zintegrowany licznik łańcucha dostarcza wiarygodnych informacji o opuszczonej długości łańcucha. Ponadto panel sterowania oferuje szereg przydatnych funkcji, takich jak automatyczne opuszczanie, funkcje alarmowe, funkcja ważenia kotwicy i wiele innych. Dane są wyświetlane i prezentowane graficznie na nowoczesnym, 3,5-calowym kolorowym wyświetlaczu.
Zakres dostawy:
Wyświetlacz QNC CHC
Uszczelka urządzenia
Śruby montażowe wyświetlacza
Zaślepka ochronna wyświetlacza
Zestaw czujników licznika (wraz z magnesami)
Kabel zasilający/sterujący M12 (0,5 m)
Dodatkowe funkcje w skrócie:
- Wyjątkowo niski profil (wysokość montażu zaledwie 6,2 mm)
- Wielojęzyczny interfejs użytkownika
- Wyświetlanie opuszczonej długości łańcucha w metrach lub stopach
- Sterowanie wciągarkami swobodnego spadania
- Interfejs komunikacyjny CAN-BUS do łączenia w sieć wielu jednostek sterujących
Specyfikacja techniczna
Rozmiar wyświetlacza 3,5"

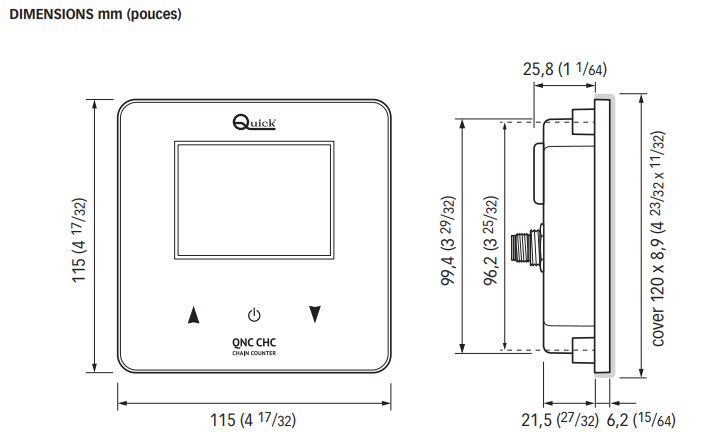

Wymiary (dł. x szer. x wys.) całkowite / wysokość z deską rozdzielczą 115 x 115 x 32 mm / 6,2 mm
Wymiary nasadki ochronnej (dł. x szer. x wys.) 120 x 120 x 9 mm
Napięcie systemu 12 / 24 V DC
Pobór prądu z pełnym podświetleniem 160 mA
Wymagany bezpiecznik / Maksymalny prąd przełączania 4 A
Podłączenia urządzeń: Gniazdo żeńskie M12 do zasilania i przesyłania danych
Złącze męskie M12 do montażu powierzchniowego magistrali CAN
Materiał: Szklany front
Stopień ochrony IP67
Kolor: Czarny
Instrukcja instalacji
QUICK wymaga bezpiecznika 5 A.
Możliwe jest sterowanie wciągarką kotwiczną za pomocą wielu jednostek sterujących licznikiem łańcucha. Wymaga to skonfigurowania prostej magistrali CAN do połączenia jednostek sterujących. Sieć zbudowana jest z wstępnie zmontowanych kabli danych, złączy i terminatorów, wyposażonych w standardowe wtyczki/gniazda M12.
Złącza M12 są identyczne z komponentami NMEA2000 Micro-C lub PHILIPPI PBus. Materiały potrzebne do skonfigurowania sieci i podłączenia urządzeń można znaleźć w naszej szerokiej ofercie akcesoriów NMEA2000.
Do połączenia w sieć dwóch jednostek sterujących potrzebne będą następujące komponenty NMEA 2000: 2 złącza typu T, 2 lub 3 kable sieciowe (trzeci kabel jest potrzebny tylko w przypadku korzystania ze złączy typu T), 1 rezystor końcowy męski i 1 rezystor końcowy żeński.
Odpowiednie schematy połączeń można znaleźć na zdjęciach i w instrukcji. Jeśli jednak posiadasz tylko jeden wyświetlacz lub licznik łańcuchowy, sieć nie jest potrzebna.
Ważne: Nie można zintegrować wyświetlacza z siecią NMEA 2000.
