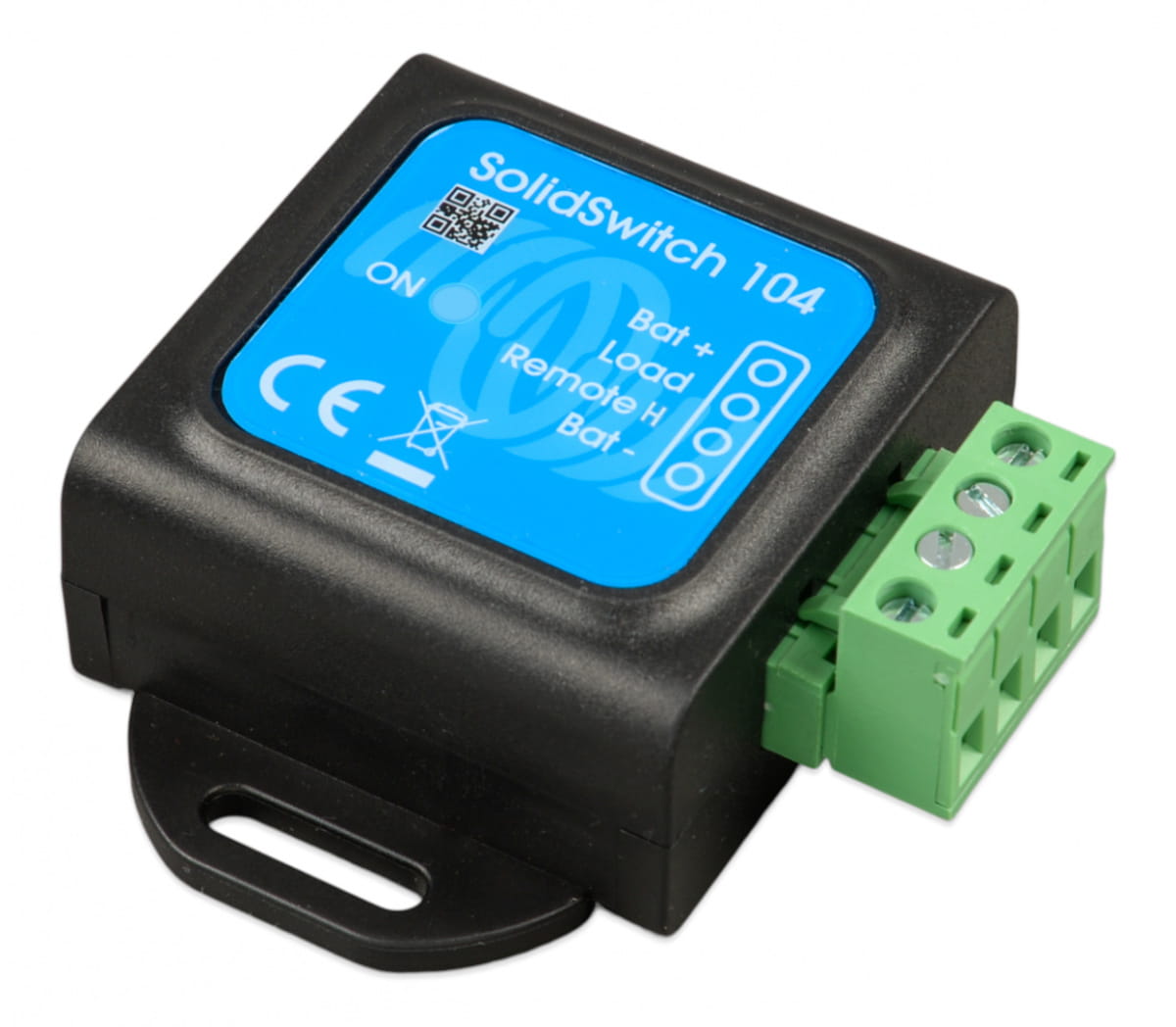

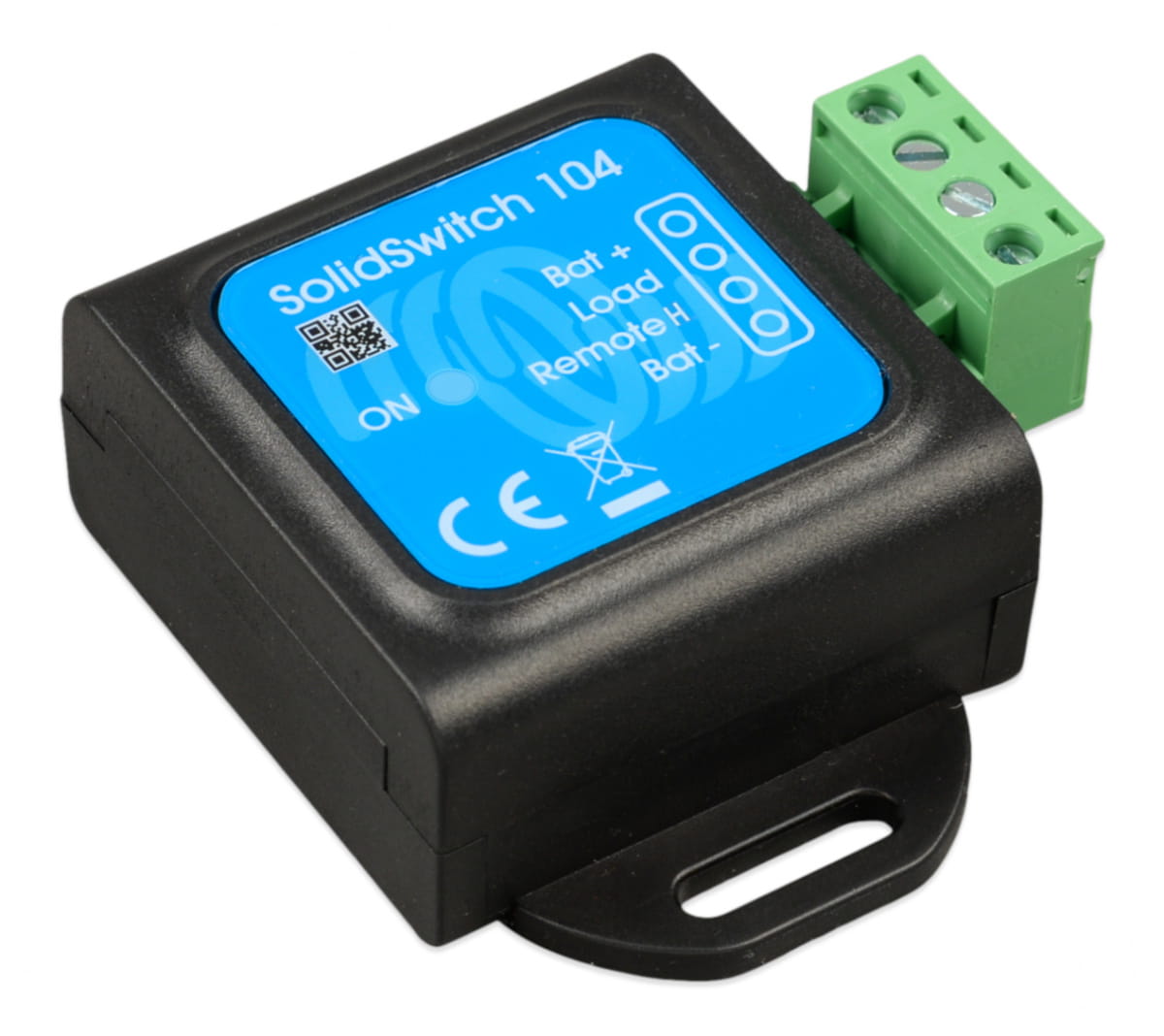

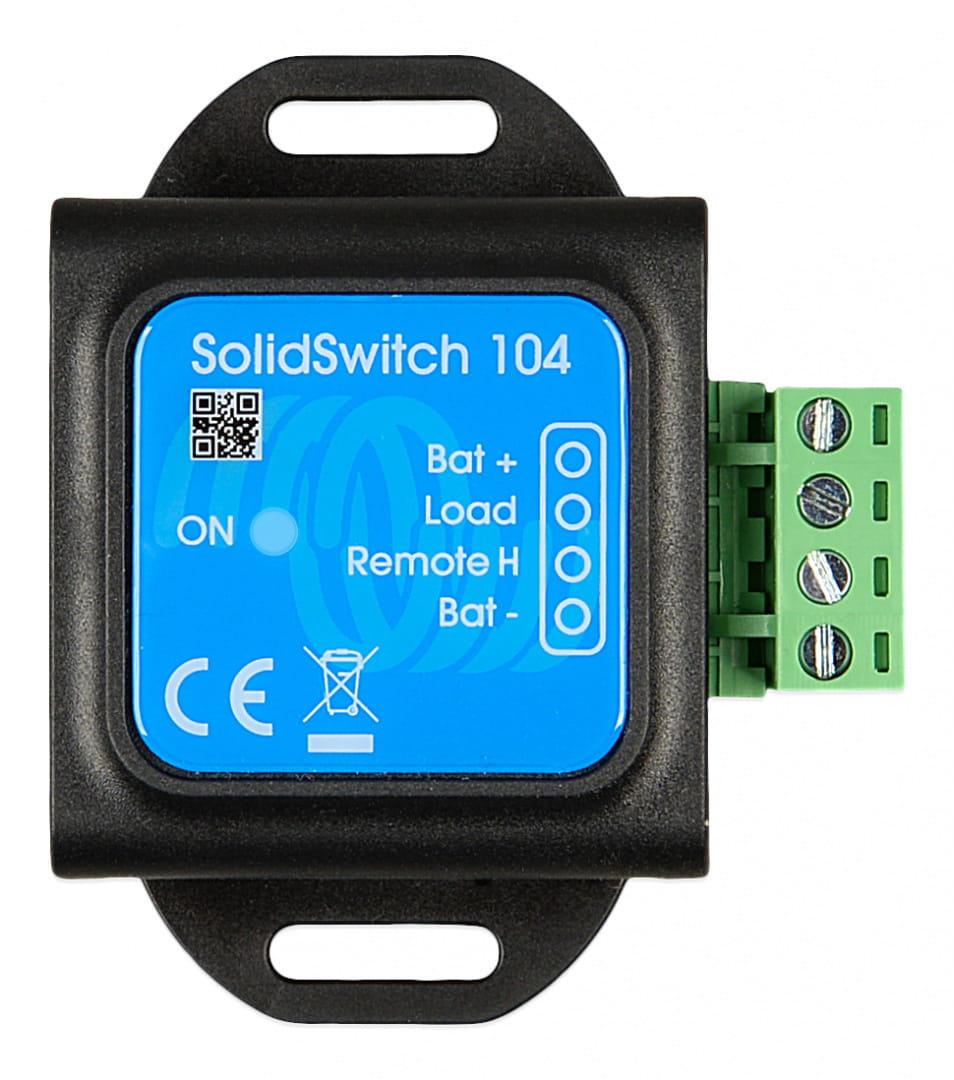

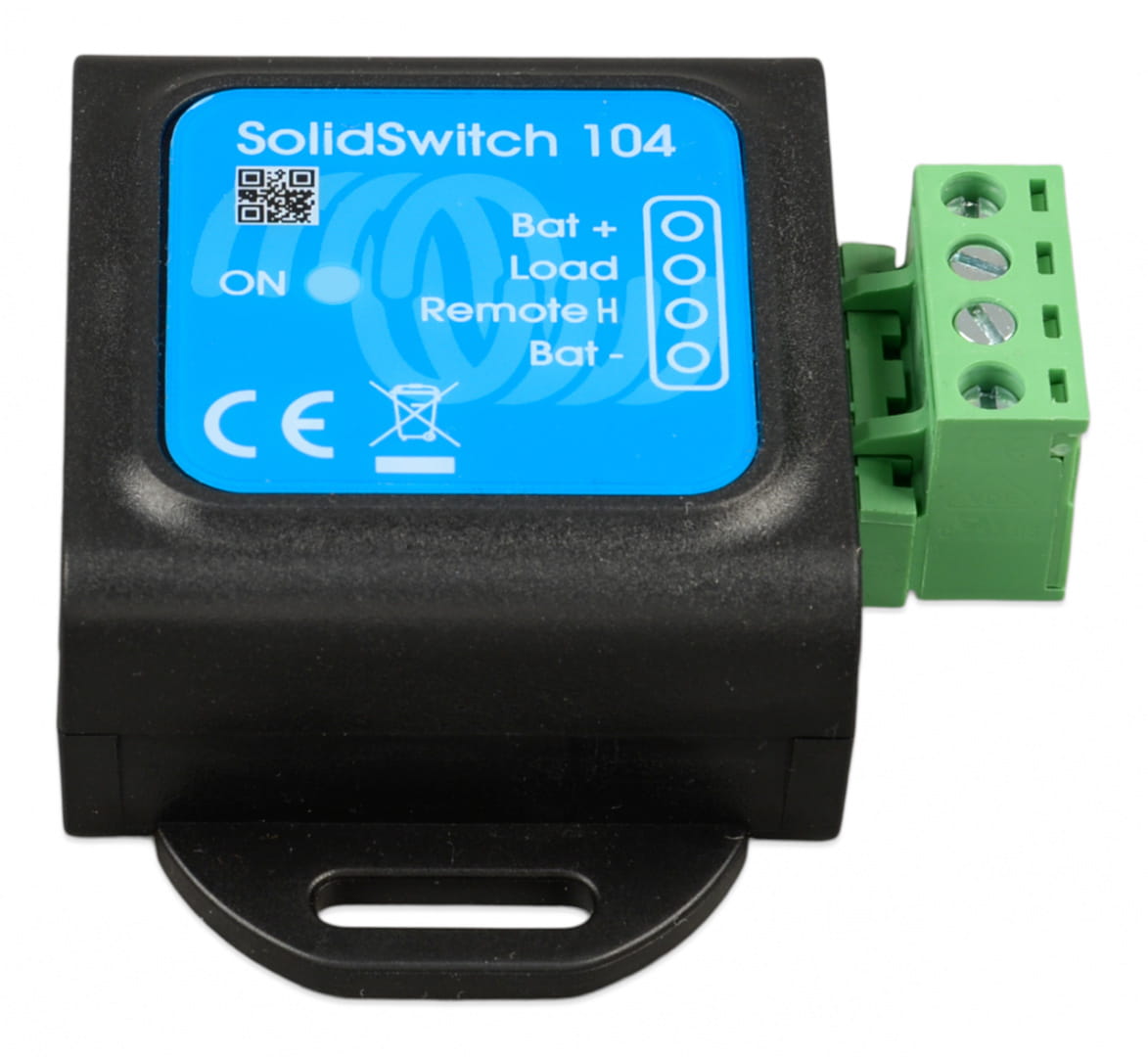

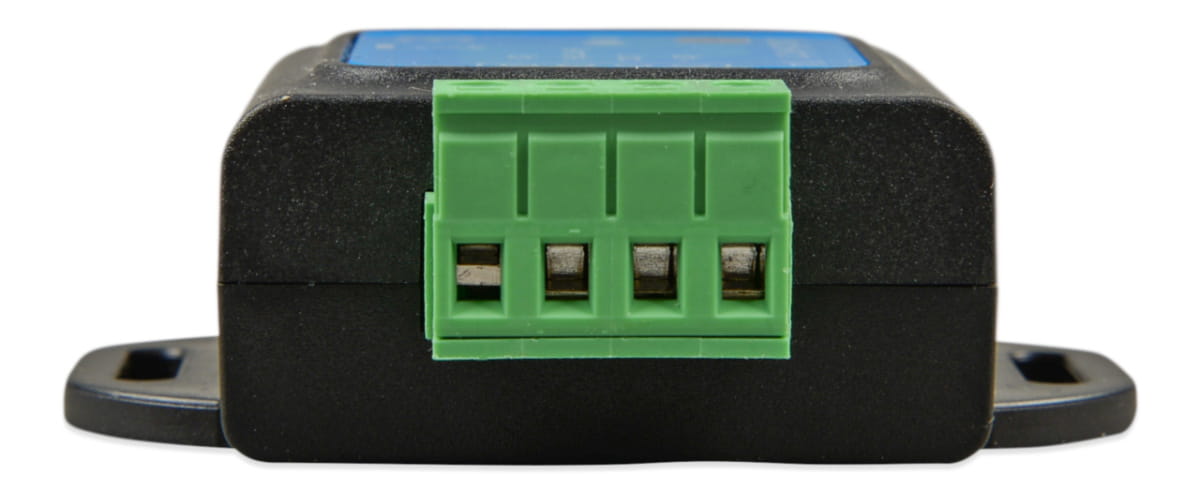

BMS800200104 SolidSwitch 104 System zarządzania bateriami
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
BMS800200104 SolidSwitch 104 System zarządzania bateriami
Wymiary (wys. szer. x głęb.): 23 x 67 x 58 mm
- SolidSwitch 104 może przełączać odbiorniki prądu stałego o napięciu/natężeniu do 70 V/4 A, a może być sterowany sygnałem cyfrowym o małej mocy.
- Odbiorniki prądu stałego mogą być rezystancyjne, pojemnościowe lub indukcyjne (na przykład cewka stycznika dużej mocy).
- SolidSwitch nie jest zabezpieczony przed odwrotną polaryzacją i nie ma zabezpieczenia przed zwarciem.
Trzy typowe przypadki użycia:
1. Kontrola zewnętrznego regulatora alternatora, takiego jak Balmar lub Mastervolt Alpha Pro w systemie litowym Victron.
2. Przełączanie obciążenia prądu stałego, takiego jak światło. Obwód sterujący o niskiej mocy, maksymalny prąd, wyniesie tylko 100 μA, może następnie kontrolować obciążenie do 4 amperów.
3. Zwiększenie liczby ładowarek, które można podłączyć do wyjścia ATC (zezwalania do ładowania) BMS Victron.
Co sprawia, że SolidSwitch 104 jest wyjątkowy?
Funkcją, która czyni go tak użytecznym przełącznikiem, jest jego niski pobór prądu. Solid Switch zużyje 0,04 Ah miesięcznie, podczas gdy mały przekaźnik może łatwo zużyć 10 Ah miesięcznie, a nawet 22 Ah (*).
Ta redukcja o współczynnik 250 ma kluczowe znaczenie przy użyciu go w systemie litowym do podłączenia i sterowania regulatorem alternatora: obwód sterujący zawsze będzie pobierać jego moc trybu gotowości. Podobnie w przypadku użycia go do zwiększenia liczby ładowarek, które można podłączyć do styku BMS ATC. Używając SolidSwitch 104 zamiast zwykłego przekaźnika, obciążenie "pasożytnicze" jest zmniejszone do rzędu wielkości samorozładowania banku baterii.
Trzebay zauważyć, że nawet gdy akumulatory są w pełni naładowane, wyjście ATC BMS będzie nadal włączone. W związku z tym obwody kontrolne, takie jak przekaźnik lub w tym przypadku SolidSwitch będą włączone i zasilanie. Nawet gdy ładowarka lub alternator nie ładuje się.
W tym przykładzie oznacza to, że przy użyciu przekaźnika mały przekaźnik pobiera 10 Ah miesięcznie z banku baterii, nawet gdy silnik nie działa. Podczas gdy przełącznik SolidSwitch 104 pobiera tylko 0,04 Ah, co najprawdopodobniej znajduje się znacznie poniżej samorozładowania baterii, a tym samym nieznacznie.
(*) Jeśli na przykład zastosowano przekaźnik 12 V 1A z cewką 400 omów, pobór prądu wyniesie 30 mA lub 21,6 Ah miesięcznie.
Kompatybilne typy obciążeń
Obciążenie DC może być rezystancyjne, pojemnościowe lub indukcyjne (takie jak cewka stycznika o dużej mocy).
Specyfikacja techniczna
| Specyfikacja ogólna | |
|---|---|
| Zakres napięcia wejściowego podczas pracy (Vbat) | 8 – 70V DC |
| Maksymalny prąd obciążenia | 4A |
| Maksymalne obciążenie pojemnościowe | Vbat do 15V: 1000 μF 15V 30V |
| Maksymalne obciążenie indukcyjne | Do 1A: 1000 mH 1A < I <2A: 100 mH Więcej niż 2A: 10 mH |
| Zdalne wejście (Vin) | Wolno pływające lub Vin< 3V: przy wyłączonym obciążeniu 3,3V < Vin < 70V: przy włączonym obciążeniu Min. prąd wejściowy do włączenia: 30 μA |
| Temperatura pracy | -20 do +50°C 0 - 120°F |
| Wilgotność | Maks. 95% (bez kondensacji) |
| Stopień ochrony | IP20 |
| Materiał i kolor | ABS, matowy czarny |
| Wymiary (wys. x szer. x głęb.) | 58 x 66 x 23 mm |
