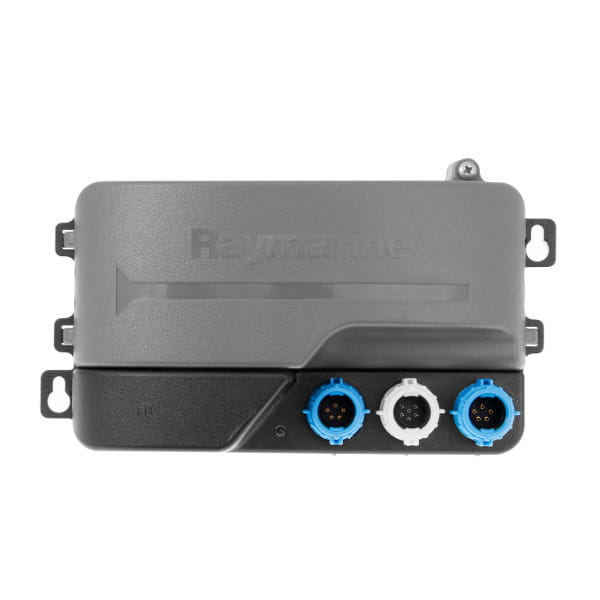

iTC-5 Konwerter czujników analogowych Raymarine

Dostępność: dostępny
Wysyłka w: 5 dni
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena: 1 402,00 zł 1402.00
ilość szt.
dodaj do przechowalni
Ocena: 0
Producent: Raymarine
Kod produktu: E_365

Opis

iTC-5 Konwerter czujników analogowych Raymarine

Sygnały z przetwornika można łatwo przekonwertować do sieci SeaTalkng dzięki urządzeniu Raymarine iTC-5, ktore konwertuje analogowe sygnały przetwornika używane w systemach instrumentów i70, i70s, ST70+ i ST70 do SeaTalkng.

Przetworniki Prędkości/Temperatury, Głębokości, Wiatru, Kąta Steru i kompasu Fluxgate można podłączyć do pojedynczej jednostki iTC-5, dzięki czemu wyeliminujemy potrzebę stosowania wielu uchwytów ST70.

Rozszerzone systemy STng mogą wspierać kilka jednostek iTC-5.

Połączenia SeaTalkng w podstawie jednostki w łatwy sposób łączą jednostkę iTC-5 z kablem głównym (backbone) SeaTalkng.

Prosimy pamiętać, że wskaźniki ST40/i40/i50/i60 i ST60+ nie potrafią kalibrować iTC-5. Tylko i70 / i70s posiada pełna kalibrację przetwornika. ST70/ST70+ potrafią kalibrować przetworniki Głębokości, Wiatru i Prędkości/Temperatury (nie Steru lub Kompasu.

Jeśli nie posiadasz w swoim systemie ST70/ST70+ lub i70 / i70s, wskaźniki ST40/i40/i50/i60/ST60+ muszą być podpięte bezpośrednio do odpowiednich przetworników analogowych.

iTC-5 Połączenia

1. Czerwony - połączenie przetwornika Prędkości i Temperatury
2. Pomarańczowy - połączenie przetwornika Wiatru i Rotavecta
3. Żółty - połączenie kompasu Fluxgate
4. Zielony - połączenie przetwornika Wychylenia steru
5. Niebieski - połączenie przetwornika Głębokości
6. Połączenie kabla głównego (backbone) SeaTalkng
7. Połączenie kabla dodatkowego (spur) SeaTalkng
8. Połączenie kabla głównego (backbone) SeaTalkng

Przykładowe systemy:

Uwaga: W systemie autopilota SPX kompas fluxgate i przetwornik wychylenia steru muszą być podłączone bezpośrednio do komputera kursu, a nie do iTC-5

iTC-5 Prosta sieć

Podstawowy system SeaTalkng z iTC-5:

  1. Wskaźnik instrumentu ST70
  2. 2 x wskaźniki instrumentu i70 lub i70s
  3. Zakończenie połączenia T-piece SeaTalkng
  4. Zakończenie iTC-5
  5. Przetwornik wychylenia steru
  6. Przetwornik Głębokości
  7. Kompas Fluxgate
  8. Przetwornik Wiatru Raymarine lub Rotavecta
  9. Przetwornik Prędkości i Temperatury morza

iTC-5 Prosta sieć

Rozszerzony system SeaTalkng z iTC-5

  1. Wskaźnik instrumentu ST70
  2. p70r Kontroler pilota
  3. Wskaźnik instrumentu i70 lub i70s
  4. Nadajnik/odbiornik AIS
  5. SPX komputer kursu (dostarczający zasilania 12 V do sieci SeaTalkng network)
  6. System "Człowiek za burtą" (MOB - Man Over Board)
  7. 5-drożna wtyczka SeaTalkng
  8. Przetwornik wychylenia steru (podłączony przez SPX)
  9. Kompas Fluxgate (podłączony przez SPX)
  10. Wskaźnik wielofunkcyjny w zbudowanym GPS
  11. Konwerter SeaTalk do SeaTalkng
  12. iTC-5
  13. Zakończenie iTC-5
  14. Trymery
  15. Dane silnika (podłączone przez adapter DeviceNet)
  16. Zakończenie 5-drożnej wtyczki SeaTalkng
  17. Przetwornik Głębokości
  18. Przetwornik Prędkości i Temperatury morza
  19. Przetwornik Wiatru Raymarine lub Rotavecta

Specyfikacja techniczna:

Ogólna
Nominalne napięcie zasilania12 V DC
Zakres napięć pracy9 - 16 V DC
Prąd<150 mA szczytowy prąd w czasie pracy
Pobór prąduTypowo: 1.5 W
OtoczenieOtoczenie instalacji:
Temperatura pracy = -15?C do +55?C
temperatura przechowywania = -25?C do +70?C
Wilgotność względna: max 95%
Wodoszczelność do IPX2
Połączenia danychSeaTalkng kabel główny (backbone)
1 x SeaTalkng kabel dodatkowy (spur)
5 x połączenia przetworników z terminalami łopatkowymi
ZgodnośćEuropa: 2004/108/EC
Australia i Nowa Zelandia: C-Tick Compliance Level 2
